Zehaztasun-lerrokatzea eta zelulen muntaia: PI estaldura eta igurtzi-prozesuak aztertzea LCD fabrikazioan

LCD-ren fabrikazio-prozesu osoak 40 urrats zehatz baino gehiago ditu, bost etapa nagusitan bana daitezkeenak: ITO ereduaren grabaketa, lerrokadura-geruzaren eraketa (PI estaldura eta igurztea), zelulen muntaketa, kristal likidoen betetzea eta ebaketa eta azken ikuskapena eta ontziratzea. Horien artean, PI estaldurak, lerrokadura-igurtziak eta zelulen muntaketa-prozesuak frontendaren oinarrizko osagaiak dira, LCD pantailen fabrikazioan paper erabakigarria betetzen dute eta pantailaren errendimenduan zuzenean eragiten dute.

Spacer Spray: bereizleen materialen banaketa uniformea ​​zelulen hutsunearen tolerantzia zehaztasunez kontrolatzeko.

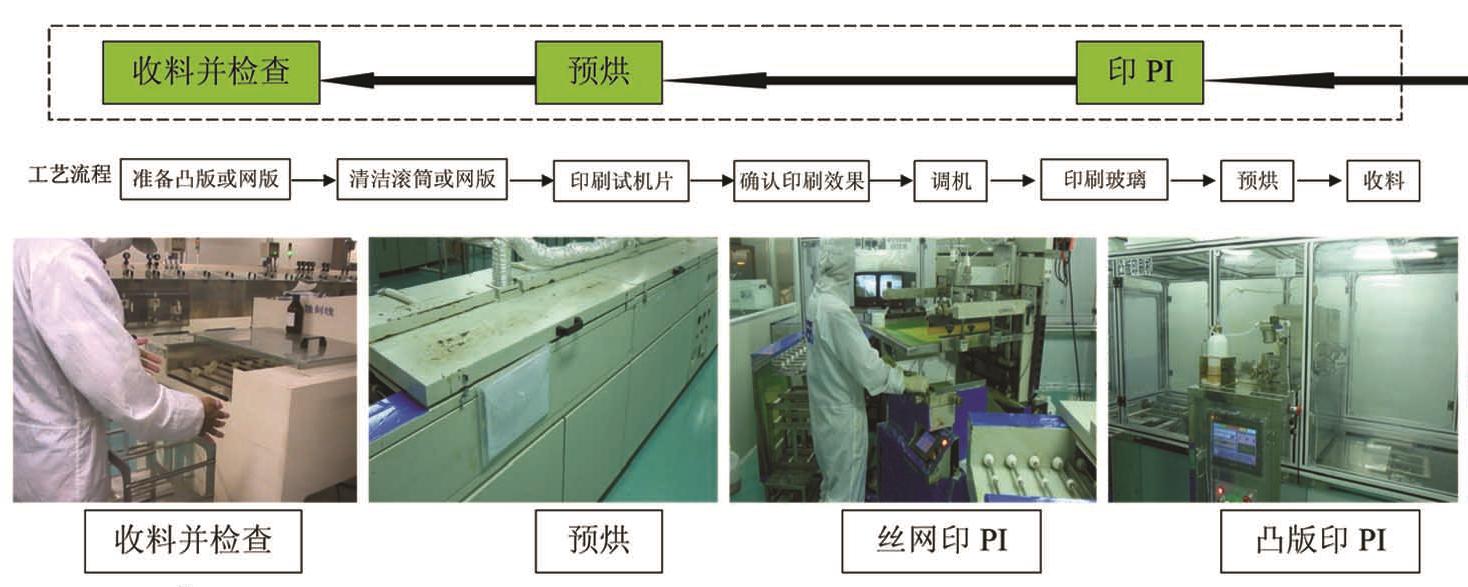

Lerrokatze-geruza substratuaren gainazalean aplikatzea LCD moduluak fabrikatzeko lehen urrats kritikoa da. Zehaztasun-estaldura selektiboaren teknologia erabiliz, poliimida (PI) uniformeki aplikatzen da ITO beirari, eta, ondoren, zorrozki kontrolatutako ontze-prozesu bat egiten da lerrokadura-geruza egonkorra osatzeko. Egonkortasun kimiko bikaina, isolamenduaren erresistentzia handia eta tenperatura altuko erresistentzia direla eta, PI materialak LCD pantailaren epe luzerako fidagarritasuna bermatzen du. Prozesu honen zehaztasunak zuzenean eragiten dio kristal likidoen molekulen lerrokatze-kalitateari hurrengo urratsetan, errendimendu handiko pantaila lortzeko oinarria osatuz.

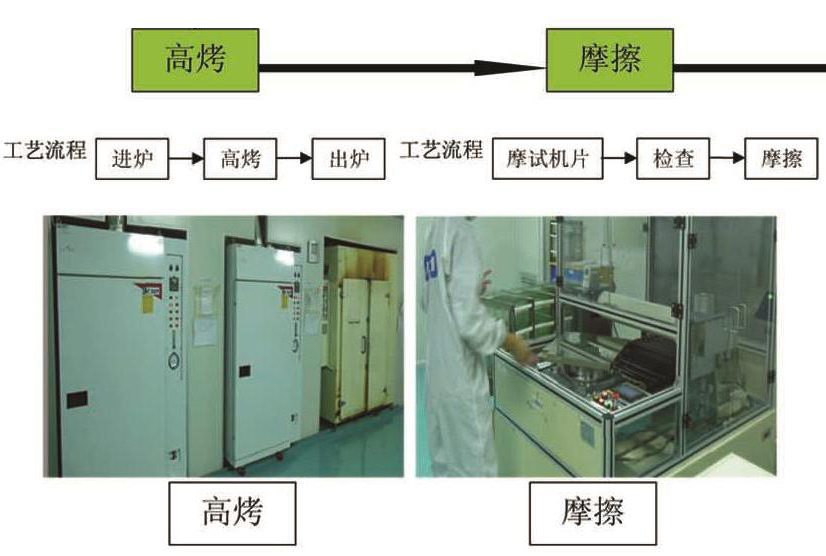

Lerrokadura igurztea: mikroegituren zehaztasun kontrola

Lerrokatze-igurtzi-prozesuak belusezko oihal espezializatua erabiltzea dakar PI geruzaren gainazala norabide zehatz batean igurzteko, zirrikitu mikroskopiko uniformeak sortuz. Nano-eskalako zirrikitu hauek kristal likidoaren molekulak gidatzen dituzte aurrez zehaztutako norabide batean lerrokatzera, eta, horrela, LCD pantailaren angeluaren ezaugarriak zehazten dituzte. Garrantzitsua da igurtziaren norabideak ikusteko angeluaren norabidea zehazten duen arren, ez duela ikusten angeluaren barrutian eragiten. LCD pantailaren fabrikatzaile profesional gisa, pertsonalizatutako LCD pantaila bakoitzak nahi den errendimendu optikoa lortzen duela ziurtatzen dugu igurzteko angeluaren eta presioaren kontrol zehatzaren bidez.

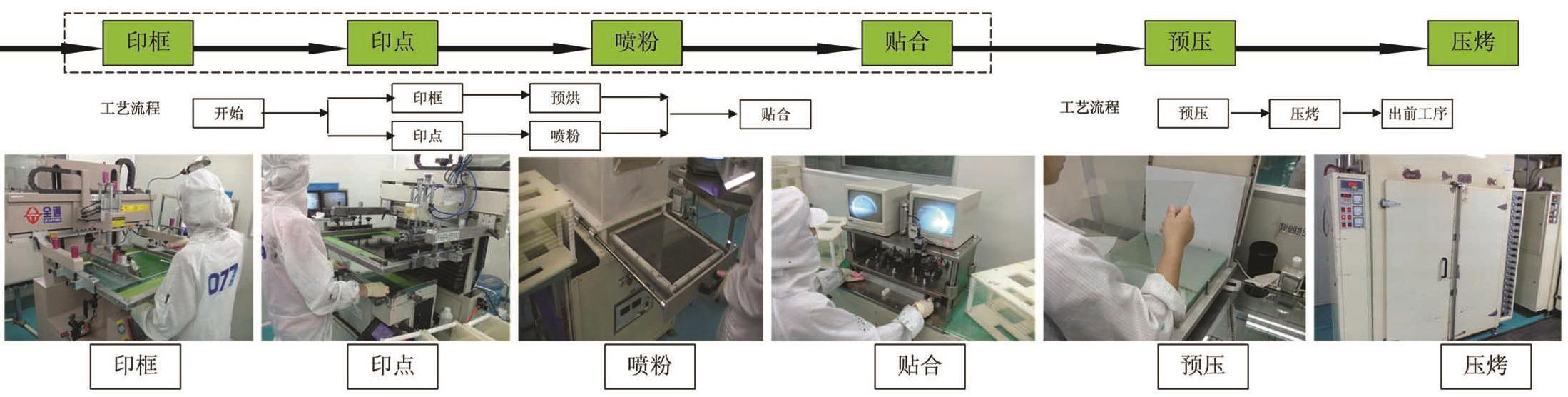

Zelula-muntaketa: Bistaratzeko Unitate egonkor bat eraikitzea

Zelula muntatzeko prozesuak hiru urrats nagusi ditu:

Zigilatzaileen inprimaketa: zigilatzailearen aplikazio zehatza serigrafia teknologia erabiliz egitura zigilatu bat osatzeko.

Spacer Spray: bereizleen materialen banaketa uniformea ​​zelulen hutsunearen tolerantzia zehaztasunez kontrolatzeko.

Muntaketa eta ontze: Goiko eta beheko substratuen lotura iraunkorra tenperatura altuko ontze bidez.

Prozesu sorta honek kristal likidoen molekulen edukitze-espazio egonkor bat eraikitzen du, non mekanizazio-zehaztasunak pantailaren uniformetasunean eta LCD moduluaren bizitzan zuzenean eragiten duen. Batez ere LCD pantaila pertsonalizatuaren ekoizpenean, zelulen hutsunearen parametroak egokitu ditzakegu bezeroen eskakizunen arabera, pantailaren errendimendua optimizatzeko.

Prozesuaren luzapena: TOP Estalduraren balio berezia

Goi-mailako STN produktuetarako, TOP estaldura-prozesuak SiO2 geruza bat gehitzen du fotolitografiaren ondoren, eta horrek elektrodoen lubakiak betetzen ditu eta isolamendua eta ikusmen angelua hobetzen ditu. Prozesu berezi honek LCD pantailaren fabrikatzaileek produktuaren errendimenduaren etengabeko bilakaera erakusten du eta LCD pantaila pertsonalizatuetarako aukera tekniko gehiago eskaintzen ditu.

PI estaldura, igurtzi eta zelulen muntaketa prozesuetan esperientzia zabala baliatuz, CNK Elektronikak LCD modulu bakoitzak kalitate estandar zorrotzak betetzen dituela ziurtatzen du. Bezero globalei bistaratze-soluzio fidagarriak eskaintzeko konpromisoa hartzen dugu prozesuen kontrol zehatzaren eta kalitate-sistema integralen bidez, pantaila-teknologiaren etengabeko aurrerapena bultzatuz.
