ITO Patterning: Zehaztasun LCD fabrikazioaren oinarria

  LCD pantaila argi eta distiratsu bakoitzaren atzean zehaztasun prozesu erabakigarri bat dago: ITO eredua. LCD fabrikazioaren 40 urrats baino gehiagoren hasierako etapa gisa, pantailaren munduaren "negatiboa grabatzearen" antzekoa da. Bere zehaztasunak zuzenean zehazten du LCD moduluaren pantailaren kalitatea eta fidagarritasuna. Produktu estandarrak edo LCD pantaila pertsonalizatuak izan, haien pantaila-eredu bereziak prozesu horretatik sortzen dira. Diseinu-planak errealitate mikroskopiko bihurtzeko hau LCD pantailen fabrikatzaileen trebetasun teknikoaren lekuko da.

  ITO ereduak ITO beira gordinak nahi diren elektrodo ereduetan bihurtzen ditu zazpi urrats zehatzen bidez. Hau ez da produkzio hutsa, mikra mailan "mikrograbatu" artea baizik.

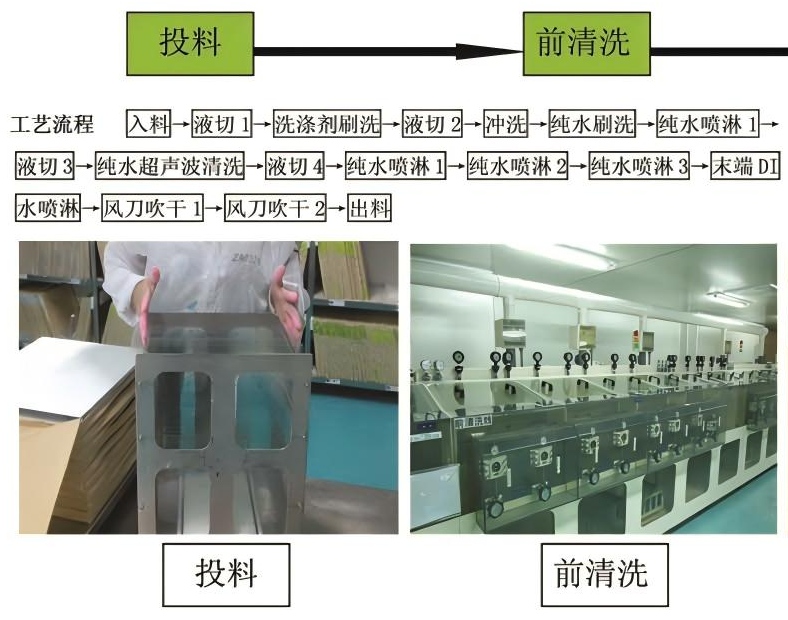

1. urratsa: Garbiketa - Hasiera hutsa

ITO beira garbiketa sakona egiten du garbiketa-agenteekin eta ur desionizatuekin gainazaleko ezpurutasunak kentzeko. Itxuraz sinplea den urrats hau ondorengo prozesuen kalitatea bermatzeko oinarria da. Edozein akats txikiek LCD pantailaren azken pantailaren errendimenduari eragin diezaioke.

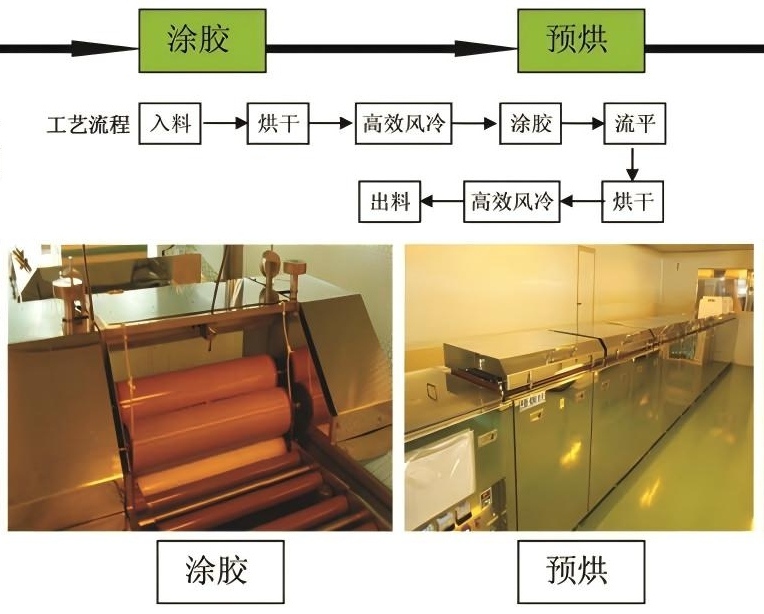

2. urratsa: Photoresist estaldura — Estaldura uniformea

Photoresist bat uniformeki aplikatzen da ITO geruza eroale garbiari eta labean jartzen da. Fotoresist geruza mehe honek ereduen transferentziarako aldi baterako eramaile gisa jokatzen du, eta bere uniformetasunak zuzenean eragiten du ondorengo ereduen zehaztasunean.

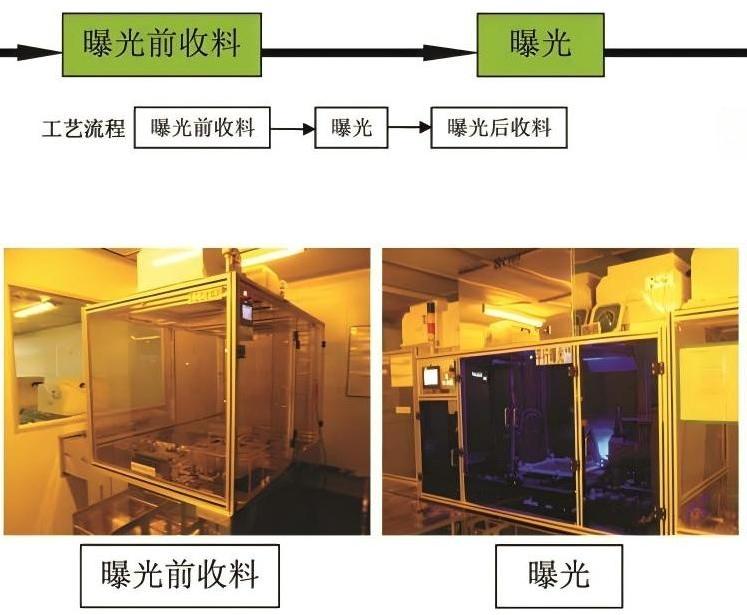

3. urratsa: Esposizioa - Argiarekin definitzea

Photoresist-geruza argi ultramorearen eraginpean jartzen da aurrez egindako elektrodo-eredu baten bidez (fotomaskara), erreakzio kimikoa eraginez agerian dauden eremuetan. Prozesu honek, argazki negatibo bat garatzeko antzera, zehaztasunez definitzen du etorkizuneko LCD pantailako pixel bakoitzaren aldea.

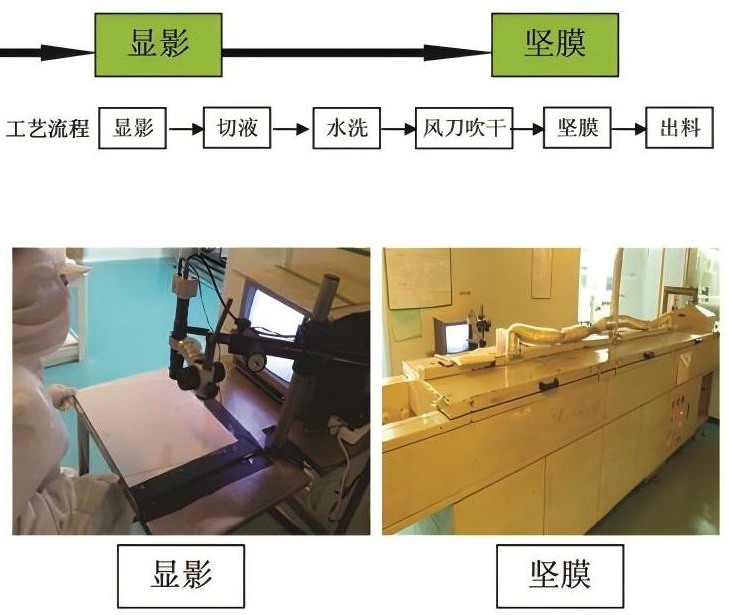

4. urratsa: Garapena—Ereduen sorrera

Beirazko gainazala errebelatzaile batekin tratatzen da agerian eta deskonposatutako fotorresistentzia kentzeko. Fase honetan, diseinatutako elektrodo-eredua ikusgai bihurtzen da lehen aldiz gainerako foto-erresistentziaren moduan, ereduaren eskemak agerian utziz.

5. urratsa: Labeketa gogorra — Indartzea

Beirari tenperatura altuko tratamendua jasaten da geratzen den fotorresistentzia geruza sendotzeko. Urrats honek eredu-hesiaren egonkortasuna bermatzen du ondorengo grabazio-prozesuan eta funtsezkoa da eredu ertz zorrotzak mantentzeko.

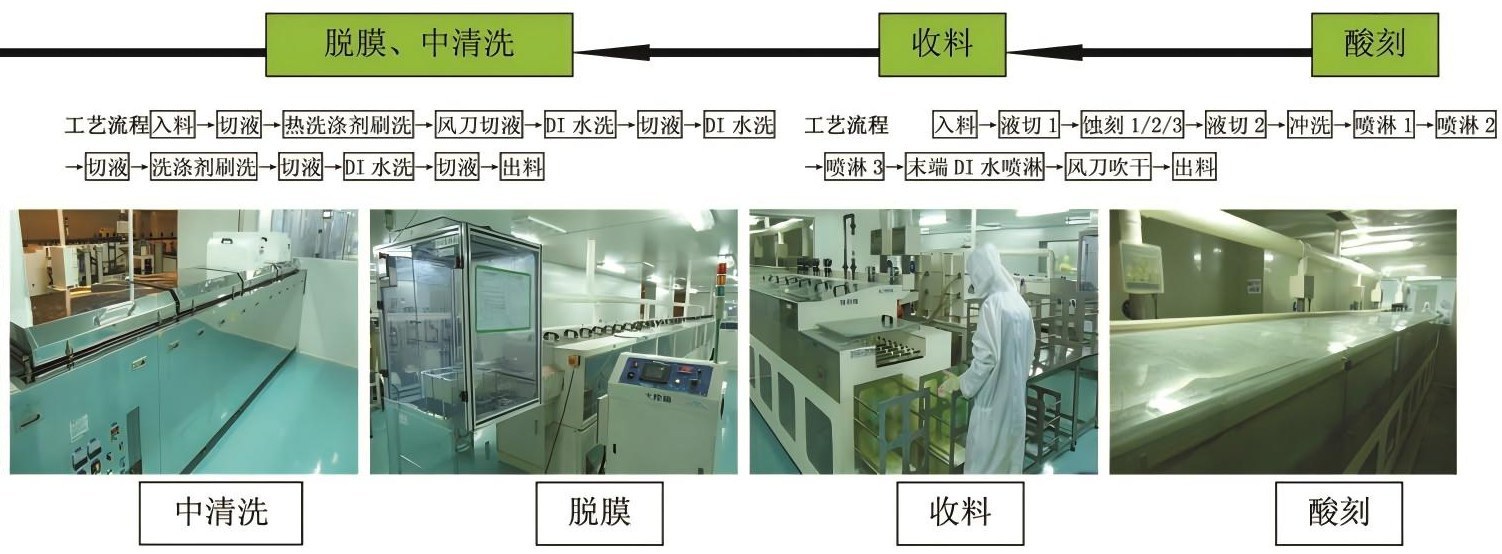

6. urratsa: Aguafortea—Doitasunezko grabatua

Azidozko grabaketa-soluzio egoki bat erabiltzen da fotoresist-ak estali ez duen ITO filma korroditzeko. Babestutako eremuak oso-osorik mantentzen dira, agerian dauden eremuak grabatzen diren bitartean, ITO elektrodoen eredu zehatzak sortzen direlarik.

7. urratsa: biluzketak—Azken ukituak

Kontzentrazio handiko soluzio alkalino bat erabiltzen da geratzen den fotorresistentzia kentzeko, ITO eredu garbia betirako utziz beira-substratoan, diseinuaren planoarekin bat datorrena.

  LCD pantailen fabrikatzaile profesional gisa, zehaztasun-kontrolaren alderdi guztiek, hasierako ITO eredutik azken LCD moduluraino, gure bezeroen produktuen pantaila-kalitatean eragina dutela onartzen dugu. LCD pantaila pertsonalizatuko proiektuetan, ereduaren diseinuaren hainbat parametro doitzen ditugu bezeroaren eskakizun espezifikoen arabera, LCD pantaila bakoitza amaierako produktuaren beharretara primeran egokitzen dela ziurtatuz. CNKrekin lankidetzan aritzea aukeratzeak zure pantaila-soluzioa profesionalki bermatuta dagoela esan nahi du eredu oinarrizkoenetik. Lan egin dezagun elkarrekin ikusmen-esperientzia bikaina sortzeko.
