LCD Black Teknologiaren analisi integrala (1. zatia): egitura eta konexioa, pantailaren oinarrizko kodea desblokeatzea

Gailu elektronikoak nonahi dauden gaur egungo munduan, kristal likidoen pantailak (LCD) giza-makina elkarrekintzarako oinarrizko interfaze gisa balio dute, eta haien gaitasun teknikoek gailuen erabiltzailearen esperientzia zuzenean zehazten dute. Eramangarri adimendunetatik kontrol-sistem industrialetara, automozioko pantailetatik kontsumo-elektronikaraino, eszenatoki ezberdinetan LCD produktuen atzean zorrotz diseinatutako egitura-eskemak eta konexio-teknologiak daude. LCD pertsonalizatutako pantaila fabrikatzaile profesional gisa eta LCD pantaila fabrika indartsu gisa, CNK goi-mailako teknologiako enpresa espezializatu eta sofistikatua da, pantaila-gailuen eta HMI (Giza-Makina Interfazea) produktuen I+G, ekoizpen eta salmentara dedikatzen dena.

Gaur, LCDen oinarrizko oinarrien azterketa sakona egingo dugu, pantaila-teknologiaren azpiko logika ulertzen lagunduko dizugu.

I. Produktuen egitura: Neurrira egindako pantaila-soluzioak

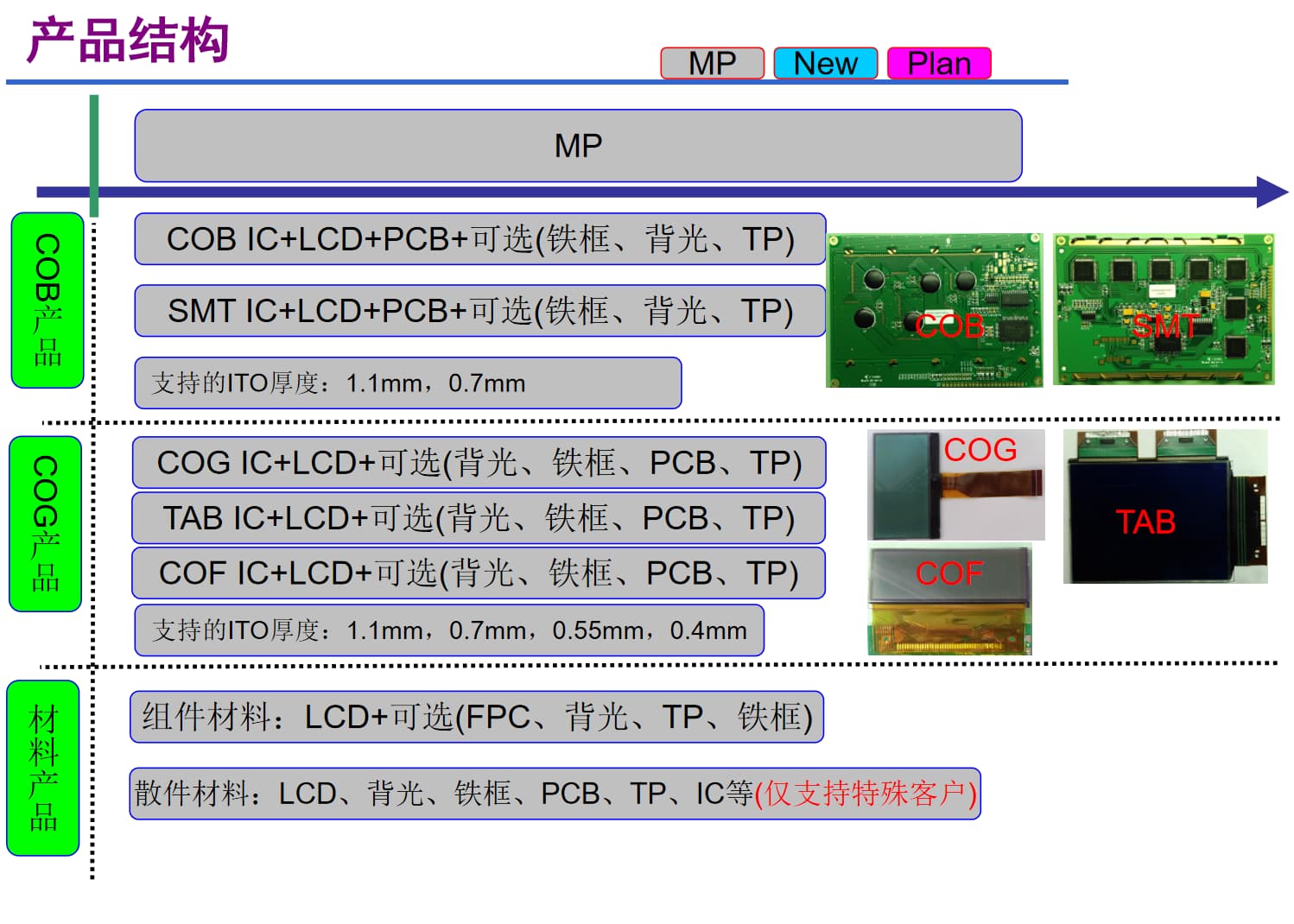

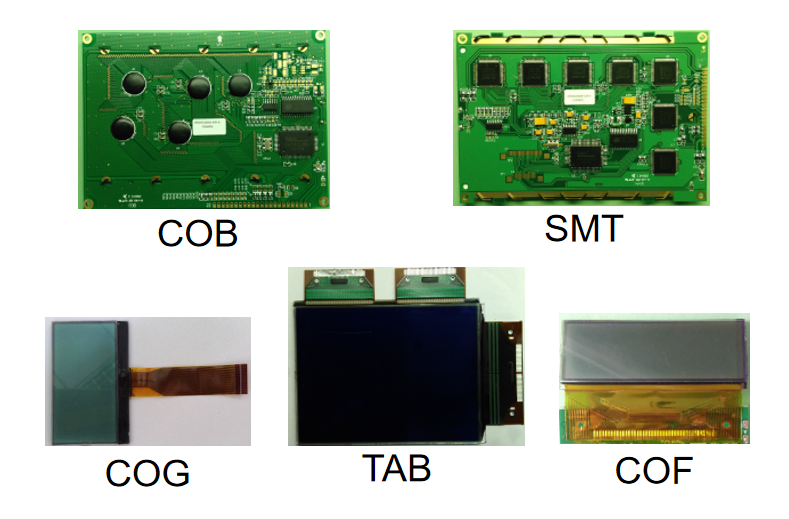

LCDen produktuen egitura ez da guztietarako egokia, baina pertsonalizatuta dago aplikazio-eszenatokien eta errendimendu-baldintzen arabera. Esperientziadun pantailak fabrikatzen dituen enpresa gisa, CNKren oinarrizko produktuak LCD monokromoak eta modulu monokromoak, 0,96-15,6 hazbeteko TFT pantaila moduluak, OLED moduluak eta HMI giza-makina elkarrekintza moduluak dira. Bere produktuaren egitura, nagusiki, oinarrizko produktuen hiru kategoria eta eskema eratorri ezberdinek osatzen dute:

1. Produktu integratuak: aukera nagusi eraginkorrak eta egonkorrak

•  COB produktuak: Hartu "IC + LCD + PCB" arkitektura nagusi bat eta aukerako osagaiez horni daiteke, hala nola burdinazko markoak, atzeko argiak eta TP (ukimen-panelak). Integrazio handiko eta egonkortasun sendoarekin, oso erabiliak dira fidagarritasun-baldintza zorrotzak dituzten eszenatokietan, hala nola industria-kontrola eta automozio-ekipoetan.
•  COG produktuak:"IC + LCD"-n oinarrituta, osagarrien aukeraketa malgua onartzen dute, hala nola atzeko argiak, burdinazko markoak, PCBak eta TPak. Errendimendua bermatzen duten bitartean, egitura-diseinua sinplifikatzen dute, eramangarri adimendunetarako, gailu eramangarri txikietarako eta tamaina-muga zorrotzak dituzten beste produktuetarako egokiak bihurtuz.
•  SMT/COF/TAB produktuak:Konbinatu SMT IC, COF IC eta TAB IC LCDarekin hurrenez hurren, aukerako osagarriekin batera, erdi-altuko pantaila-beharrak estaliz. Horien artean, COF eta TAB eskemak nabarmentzen dira bezel estu eta bereizmen handiko produktuetan

2. Produktu materialak: behar berezietara malgutasunez moldatzea

•  Osagaien materialak:LCDan zentratuta, FPC (Flexible Printed Circuits), atzeko argiak, TPak eta burdinazko markoak bezalako osagaiekin parekatu daitezke, bezeroei pertsonalizazio malgutasuna eta muntaketaren eraginkortasuna orekatzen dituzten irtenbide erdi integratuak eskainiz.
• Ordezko piezak materialak:Eskaini ordezko piezen multzo osoa, besteak beste, LCD, atzeko argiak, burdinazko markoak, PCBak, TPak eta ICak, bezero berezien pertsonalizazio behar sakonak soilik onartzen dituena. Honek guztiz erakusten du LCD pantaila pertsonalizatuaren fabrikatzaile baten egokitzapen gaitasun malgua eta egokia da nitxo eta pantaila pertsonalizatuetarako eszenatokietarako.

Aipatzekoa da CNK-ren egitura-eskema desberdinek ITO lodiera desberdinak onartzen dituztela: COB eta SMT eskemek 1,1 mm eta 0,7 mm-ko lodiera onartzen dute; COG, COF eta TAB eskemak 0,55 mm eta 0,4 mm-ra hedatzen dira. ITO lodiera meheak gailuen miniaturizazioa eta arintasuna ahalbidetzen du, LCD pantailaren fabrikaren indar tekniko bikaina ere islatuz.

II. Konexio-metodoak: Transmisio eraginkorra "zubi" diseinua

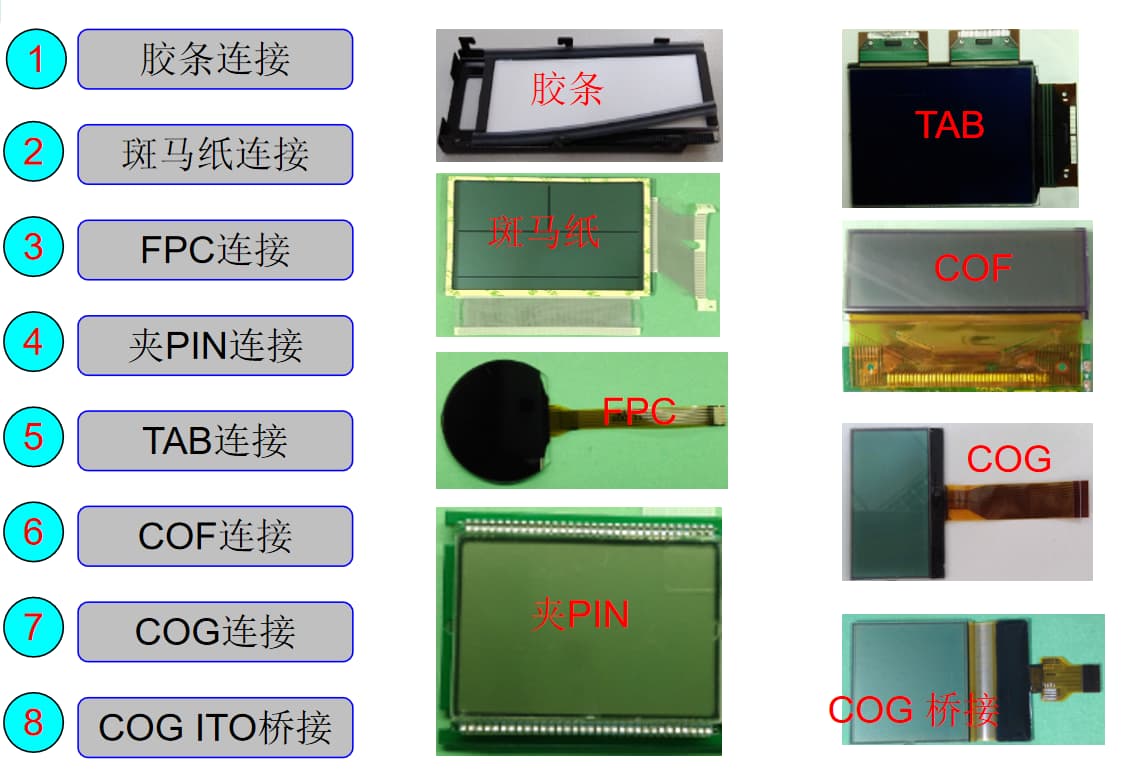

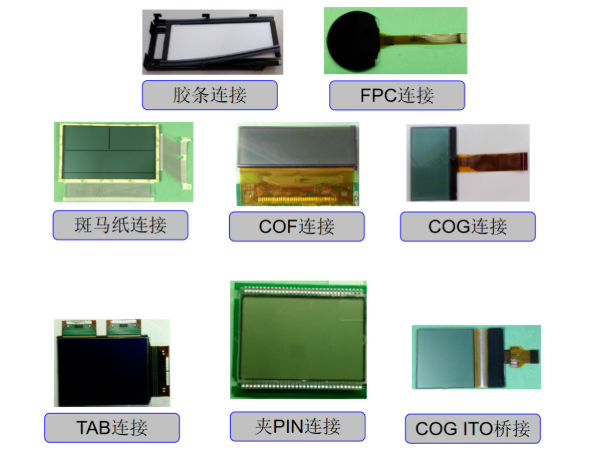

Produktuaren egitura LCD baten "eskeletoa" bada, konexio metodoa zeharkatzen duen "odol-ontzia" da, seinalearen transmisioaren egonkortasunean eta produktuaren muntaketa erosotasunean zuzenean eragiten duena. Pantailak fabrikatzeko enpresa profesional gisa, CNK-k 8 konexio-metodo nagusi menperatzen ditu, aplikazio-eszenatoki desberdinak guztiz estaliz:

1. Oinarrizko konexio eskemak: sinpleak, fidagarriak eta kostu kontrolagarriak·

• Gomazko bandaren konexioa:Funtzionatzeko erraza eta kostu baxua, konexio egonkortasunerako baldintza baxuak dituzten gailu elektroniko arruntetarako egokia.
• Zebra Paper konexioa:Eroankortasun eta malgutasun onarekin, egiturazko deformazio arinetara egokitzen da eta askotan LCD txikiak eta PCBak konektatzeko erabiltzen da.
•  Pin Clip konexioa:Desmuntatzeko erraza eta erosoa geroago mantentze-lanetarako, oso erabilia da maiz arazketa edo osagaien ordezkapena behar duten ekipoetan.

2. Konexio-eskema aurreratuak: egonkorra, eraginkorra eta agertoki konplexuetarako egokiak

• FPC konexioa:Zirkuitu inprimatu malguekin konbinatuta, angelu anitzeko eta espazio estuetan konexioak lor ditzake, eramangarri adimendunen, gailu tolesgarrien eta beste produktu batzuen eskema hobetsia bihurtuz.
• TAB konexioa:Gidariaren IC-a LCDarekin zuzenean lotzen du TAB (Anisotropic Conductive Film) bidez, konexio-nodoak murriztuz eta transmisioaren eraginkortasuna eta egonkortasuna hobetuz.
• COG konexioa:Zuzenean lotzen du IC-a LCDaren kristalezko substratuarekin, produktuaren tamaina asko murriztuz eta integrazioa hobetuz, hau da, goi-mailako gailu eramangarrietarako konexio-metodo nagusia.
• COF konexioa:IC film malgu batean paketatuta dago eta, ondoren, LCDra lotzen da, malgutasuna eta integrazio handia dituena, bezel estuen eta bereizmen handiko pantailaren beharretara egokituz.
• COG ITO zubia:Zubi-diseinu berezi batek seinalearen transmisio bidea are gehiago optimizatzen du, bikain funtzionatzen du tamaina handiko eta irudi kalitate handiko LCDetan.

Egitura-eskema aberatsetan eta konexio-teknologi fidagarrietan oinarrituz, CNK-k, Txinako TFT pantailen arloan kalitate handiko enpresa gisa, etengabe eskaintzen ditu kalitate handiko pantaila-soluzioak hainbat industriarentzat. Hurrengo artikuluan, LCDen motaren sailkapena eta bistaratzeko moduak aztertzen jarraituko dugu, beraz, egon adi!
