Film optikoak Atzeko argiaren moduluetan: LCD pantaila bakoitza argitzen duten teknologia nagusiak

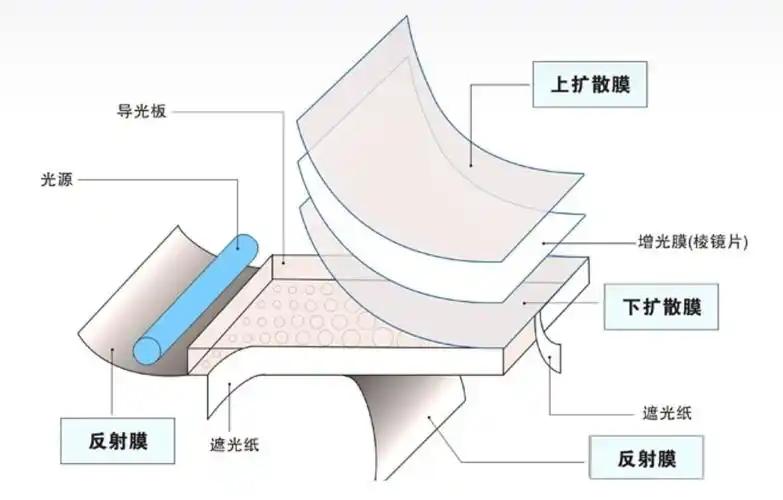

Kristal Likidoen Pantailen (LCD) munduan, atzeko argiaren modulua pantailaren errendimendua zehazten duen oinarrizko osagaietako bat da. LCD pantailaren fabrikatzaile gisa, CNK Electronics Co., Ltd.-k ulertzen du atzeko argia ez dela argi-iturriaren osagai soila. Funtsezko teknologia da, diseinu optiko zehatzaren bidez, argi-iturri puntualak gainazaleko argiztapen uniforme, distira handiko eta kontraste handiko bilakatzen dituena, eta horrela LCD pantailei ikusmen bizia ematen die. Batez ere, gaur egun, LCD pertsonalizatuen merkatuaren eskaera gero eta handiagoa denez, atzeko argiaren moduluaren errendimendu optikoa faktore erabakigarria bihurtu da pantailaren efektu bereiziak lortzeko. Emanaldi hau bere barnean zehatz-mehatz koordinatutako film optiko batzuen araberakoa da. Atzeko argiaren "sare neuronal" gisa funtzionatzen dute, argiaren norabidea, eraginkortasuna eta uniformetasuna zorrotz kontrolatuz.

Fitxa islatzailea: Argiaren eraginkortasunaren oinarria

Atzeko argiaren moduluaren behealdean, islatzaile-orriak "argi-eraginkortasunaren oinarri" gisa jokatzen du, argia argi gida-plakara berriro birbideratzeaz arduratzen dena erabilera hobetzeko. Aplikazioen eskakizunen arabera, islatzaileak nagusiki honela sailkatzen dira:

Erreflektore zuria:Esaterako, E20, RW seriea, 0,05 ~ 0,2 mm arteko lodiera duena, % 80 ~ % 90 inguruko isladagarritasuna eta argiaren transmisio jakin bat duena. Atzeko argiaren diseinu estandar gehienetarako egokia.

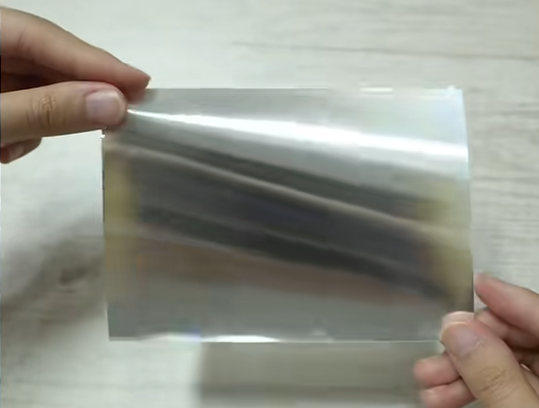

Zilarrezko islatzailea:Normalean zuria alde batetik eta zilarrezkoa bestetik, oso mehea (0,04 ~ 0,065 mm), islapen eraginkortasun handikoa (% 90 ~% 98) eta argia blokeatzeko propietate bikainak. Distira handia behar duten eszenatokietan erabili ohi da.

Geruza anitzeko film islatzailea (ESR):Geruza anitzeko film teknologia erabiltzen du, mila geruza baino gehiago integratuz 65 mikratan. Ez dauka metalik, oraindik ispilu-itxura metalikoa du. Eraginkortasun handiko islatzaile gisa, ESR-k % 98tik gorako islagarritasuna lortzen du argi ikusgaiaren espektro osoan zehar, eta errendimendu handiko atzeko argi-sistemetarako aproposa da.

LCD moduluak pertsonalizatzean, islatzaile-xafla aukeratzeak zuzenean eragiten du atzeko argiaren uniformetasunean eta energia-eraginkortasunean, diseinu optikoaren lehen urratsa adierazten duena.

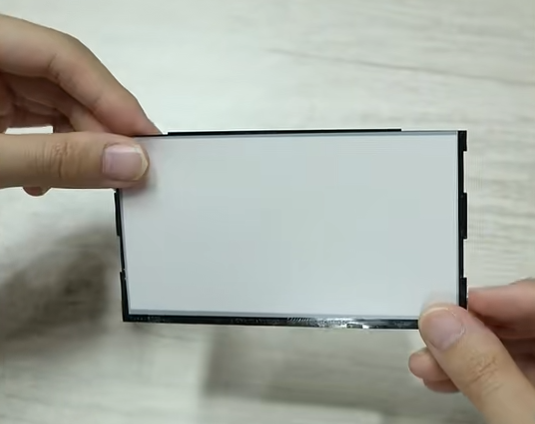

Argia blokeatzeko filma / Aluminio-papera (ALF): Argia eta interferentzia-mugak kontrolatzea

Argia blokeatzeko filmak atzeko argiaren alboetako argi-ihesak saihesteko erabiltzen dira batez ere eta blindaje elektromagnetikoa eskain dezakete. Mota arruntak honako hauek dira:

Zilarrezko Dragoi Distiratsua:Gainazal distiratsua, 0,05-0,1 mm-ko lodiera, argia blokeatzeko propietate onak eta eroale. Interferentziaren blindajea behar duten industria-inguruneetarako egokia.

Zilarrezko Dragoi Matea:Nahiko akabera tristea, mehea (normalean 0,05 mm-koa geruza bakarrerako), argiaren transmisioa du eta eroalea da.

Ertz zuriko banda:Argiaren transmisio jakin bat dauka, 0,05-0,08 mm-ko lodiera, ez-eroalea. Kontsumoko elektronika orokorrean erabili ohi da.

Alde bakarreko zinta itsasgarria zuri-beltza:Atzeko argiaren alboetan aplika daiteke eroankortasunik gabeko baldintza zorrotzak daudenean eta alboko argi-ihesik ez dagoenean.

Material hauek "zaindari optikoen" papera betetzen dute LCD pantailen bezela diseinuan, pantaila-eremutik kanpo argi-interferentziarik ez dela bermatuz.

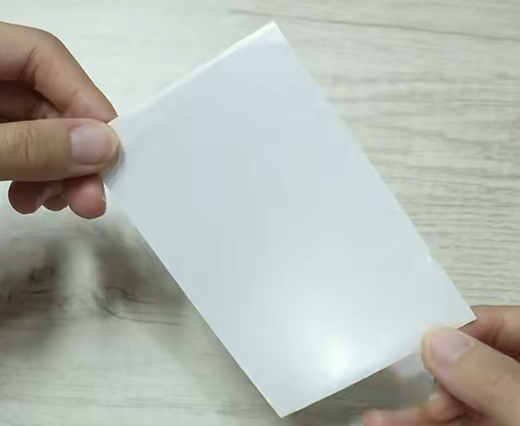

Difusore-orria: Mihise argi uniforme bat sortzea

Film optikoen "maisu homogeneizatzailea" denez, xafla difusoreak argia lainoaren bidez barreiatzen du, argi iturri puntualen arrastoak ezabatuz, atzeko argiaren irteera leun eta uniformea ​​sortzeko. Atzeko argi motaren eta aplikazioaren arabera, difusoreak honela banatzen dira:

Beheko atzeko argi-difusore:Normalean alde batetik itsasgarria du, laino handia (~% 90), transmisioa% 40 inguru bakarrik; lodiera normalean 0,18 ~ 0,3 mm artekoa beheko atzeko argietarako. Eredu arruntak: MB433P, MB533.

Alboko atzeko argiaren difusorea:Gehien erabiltzen den lodiera 0,09 mm-koa da. Eredu arruntak: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmisioa %65-%80, lanbroa %75-%90.

Koloretako pantailaren atzeko argiaren difusagailuak: normalean bi orriko diseinua erabiltzen da:

Beheko difusorea:Argi-gida-plakaren eta distira hobetzeko filmaren (BEF) artean jarrita, argi-gida-plakak igorritako argia homogeneizatzen du. Gehien erabiltzen den materiala: t = 0,065 mm, laino nahiko altua (~% 84), transmisio handia (~% 98).

Goiko difusore:BEFaren gainean jarrita, babes-eginkizuna betetzen du eta moiré-ereduak saihesten laguntzen du. Gehien erabiltzen den materiala: t = 0,05 mm, laino nahiko baxua (~% 29), transmisioa% 90.

Difusore xaflen aukeraketa eta konbinazio egokiak funtsezkoak dira LCD moduluetan bistaratzea uniforme eta lekurik gabekoa bermatzeko.

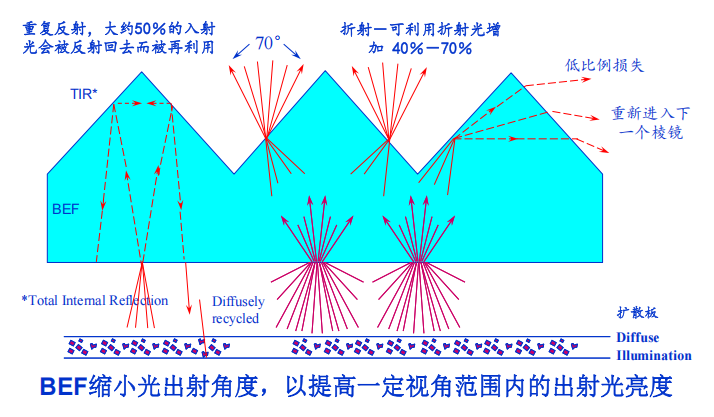

Distira hobetzeko filma (BEF): Distira areagotzeko motor optikoa

Koloretako TFT eta beste LCD pantailetarako, distira zehaztapen kritikoa da. Film optikoen artean "distira-anplifikatzaile" gisa jarduten du, BEF-ek sakabanatutako argia prisma-egitura berezi baten bidez kontzentratzen du, film bakoitzak gutxi gorabehera %40-%50eko distira-irabazia ematen duelarik. Bi film konbinatuta erabiltzeak distira biderkatu dezake. Bere printzipioak mikro-prisma-matrize bat erabiltzea dakar argiaren bidea kontrolatzeko, argi gehiena pantailaren perpendikularra irteten delarik, eta, ondorioz, aurrealdeko distira nabarmen handituz energia-kontsumoa aldatu gabe. BEF ezinbesteko osagai bihurtu da goi-mailako kolore-pantailaren atzeko argietan, batez ere errendimendu handiko LCD pertsonalizatuetan oso erabilia industria-kontrolerako, medikuntzarako, automoziorako eta beste aplikazioetarako.
