Bezel: LCD moduluetako oinarrizko egitura-osagaia aztertzea

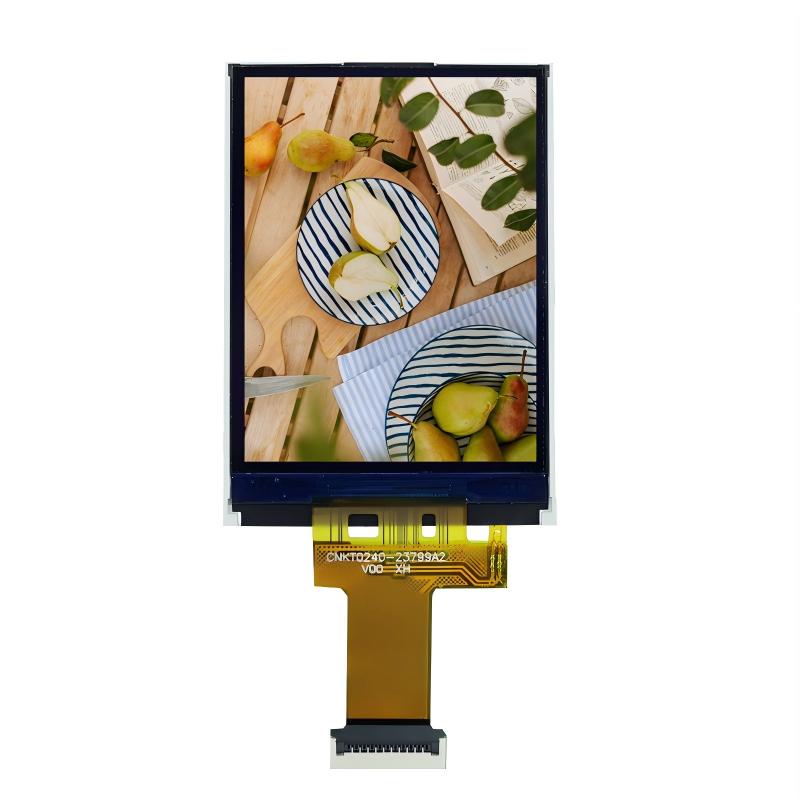

  LCD modulua (LCM) pantailaren funtzionaltasuna modulu autonomo batean biltzen duen produktu integratua da. Normalean LCD pantaila batek, PCB kontrolatzaileen zirkuituek, atzeko argi-unitateak, konektoreek eta beharrezko egitura-osagaiek osatzen dute. LCD pantaila fabrikatzaile gisa, hainbat LCD pantaila estandar eta pertsonalizatuak diseinatzen eta ekoizten ditugunean, osagai bakoitza bere funtzio zehatzaren arabera aukeratzen eta optimizatzen da. Bezela (metalezko markoa edo bezela ere deitzen zaio) oinarrizko egiturazko zeregina betetzen duen oinarrizko osagarri bat da.

I. Bezelaren funtzio nagusiak LCM batean

LCD modulu baten barruan, bezelak hiru funtzio fisiko oinarrizko baina erabakigarriak betetzen ditu batez ere:

Euskarri mekanikoa eta finkapena

Bezelak kanpoko marko zurruna eskaintzen du LCMren barne osagai nahiko hauskoentzat, hala nola LCD beira, PCB eta atzeko argiaren unitateetarako. Bere metalezko materialak eskaintzen duen zurruntasunak modu eraginkorrean saihesten du modulua deformatzea edo hondatzea garraiatzean, muntatzean edo erabiltzean tentsioaren ondorioz, egituraren egonkortasun orokorra bermatuz. LCD pantaila pertsonalizatu baterako, bezelaren neurriak eta formak diseinu orokorrarekin bat etorri behar dira.

Lurra eta Blindatze Elektromagnetikoa gaitzea

Aplikazio agertoki askotan, LCD moduluek interferentzia elektromagnetikoekiko immunitate maila jakin bat izan behar dute. Bezela sistemaren lurreko lerroarekin behar bezala konektatuz, blindaje-geruza eraginkorra eratzen da. Horrek kanpoko interferentziaren eragina murrizten laguntzen du barneko gidariaren zirkuituan eta moduluaren seinale-ihesak kentzen ditu, eta, ondorioz, amaierako produktuaren bateragarritasun elektromagnetikoen (EMC) errendimendu orokorra hobetzen du.

Konexio elektrikoen fidagarritasuna bermatzea

LCD panela gidariaren PCBra konektatzeko elastomero eroaleen konektoreak (zebra-zerrendak) erabiltzen dituzten diseinuetan, bezelak, bere dimentsio zehatzen eta estutze-indarraren bidez, banda hauentzako konpresio uniforme eta egonkorra eskaintzen du. Hau funtsezkoa da eroapen elektriko fidagarria eta bi zatien arteko kontaktu-erresistentzia egonkorra bermatzeko, pantailaren irteeraren egonkortasunean zuzenean eraginez.

II. Bezel materialaren hautaketa: ingeniaritza praktika orekatzea

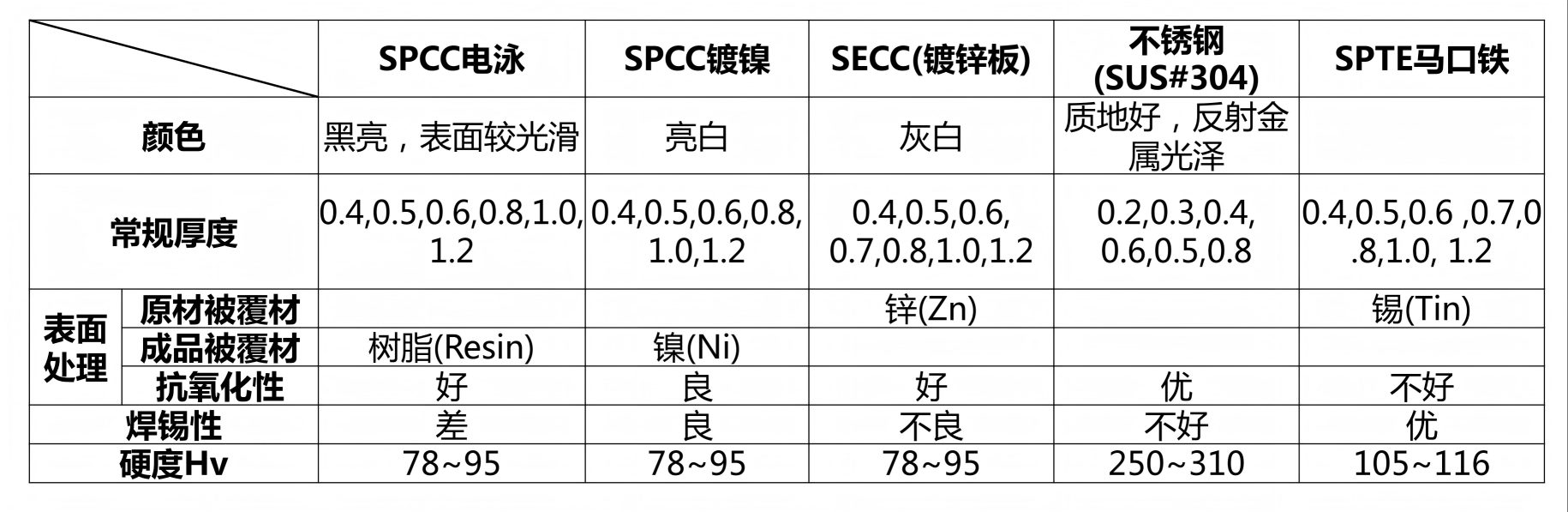

Bezel baten errendimendua, kostua eta egokitasuna oinarrizko materialaren eta gainazaleko akaberaren araberakoak dira. Aspaldiko produkzio-esperientzian oinarrituta, LCD modulu eta aplikazio-ingurune mota desberdinak material hautatzeko logika honi dagozkio normalean:

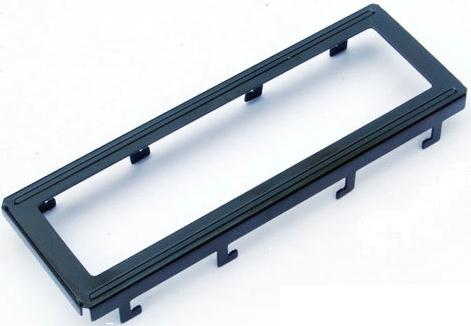

SPCC (Hotzean ijetzitako altzairua, elektroforesi-akabera beltzarekin)

Aukerarik ohikoena eta errentagarriena. Kostu-sentikorra duten mono LCMetan eta tamaina txikiko TFT modulu batzuetan oso erabilia. Elektroforesiaren akabera beltzak herdoilaren oinarrizko erresistentzia eta itxura beltz uniformea ​​eskaintzen ditu, baina bere gainazalak soldagarritasun eskasa du.

SPCC (nikelezko akaberarekin)

Bezelaren zati batzuk (adibidez, muntaketa-pinak) PCB nagusira zuzenean soldatu behar direnean hautatzen da. Nikelez estalitako geruzak soldagarritasun eta oxidazio erresistentzia hobea eskaintzen du.

SECC (altzairu galbanizatutako xafla)

Tamaina handiagoko TFT pantaila moduluetan erabili ohi da. Gainazaleko zink-geruzak korrosioaren aurkako propietate bikainak ematen dizkio, epe luzerako ingurumen fidagarritasun handiagoa behar duten produktuetarako egokia da, nahiz eta bere gainazala zuzeneko soldadurarako ere ez den aproposa.

CHP (Txiplate)

Diseinuak bezela soldadura behar duten pin kopuru handi bat izatea eskatzen duenean eta soldadura-junturaren kalitatea eta eraginkortasuna funtsezkoak direnean aukeratzen da. Soldagarritasun optimoa eskaintzen du, baina oinarrizko materialak berak batez besteko herdoilarekiko erresistentzia du.

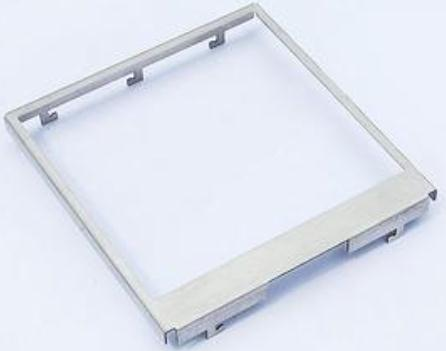

Altzairu herdoilgaitza (adibidez, SUS304)

Baldintza bereziak dituzten eremuetan aplikatzen da, hala nola, medikuntza, kanpoko edo goi-mailako industria-ekipoetan. Eszenatoki hauek korrosioarekiko erresistentzia, indarra eta garbitasun estandarrak aparteko materialak eskatzen dituzte, baina kostua ere nabarmen handiagoa da.

III. Diseinu pragmatikoen xehetasunak

Bezel diseinuak ingeniaritza-gogoeta pragmatikoak biltzen ditu. Xehetasun tipiko bat da bezelaren barrunbearen barneko dimentsioak LCD beiraren kanpoko dimentsioak baino 0,1-0,2 mm handiagoak direla albo bakoitzeko. Hutsune hori ez da gainbegiratze bat; fabrikazio- eta muntaketa-tolerantzia saihestezinak egokitzeko eta tenperatura-aldaketetan metalaren eta beiraren hedapen termikoko koefiziente desberdinen ondorioz estresa ez garatzea, LCD pitzadura eragin dezakeena.

LCD pertsonalizatutako pantaila bakoitzaren atzean, aplikazioen eskakizunen, produkzio-bideragarritasunaren, egitura-indarraren eta kostu orokorraren arteko truke-off oso baten ondoriozko irtenbide pragmatiko bat adierazten duen bezela-diseinu bat dago.

Ondorioa

CNK Electronics bezalako LCD pantailen fabrikatzaileentzat, LCD modulu fidagarri bat ekoizteak bezela bezalako oinarrizko osagai guztien ulermena eta kontrol zehatza izatea esan nahi du. Bezelaren balioa ez datza kontzeptu teknologiko aurreratuetan, bere ezarpen funtzionalaren fidagarritasunean eta egonkortasunean baizik. Oinarrizko alderdien jabetze sendo honen bidez, entregatzen ditugun LCD pantaila bakoitzak (produktu estandarra edo LCD oso pertsonalizatua) egonkor eta iraunkorrean funtzionatzen duela bermatu dezakegu nahi duen aplikazioan.
