The Art of Precision Display: LCD pantailen oinarrizko parametro teknikoak deskodetzea

Gaur egungo gailu adimendunen garapen azkarraren garaian, LCD pantailak gizakiaren eta ordenagailuaren elkarrekintzarako oinarrizko interfaze gisa balio du, eta bere errendimenduak zuzenean zehazten du erabiltzailearen esperientziaren kalitatea. Kontsumo-elektronikoan edo industria-kontrolean, pantailaren errendimenduaren eskakizunak gero eta zorrotzagoak dira. LCD pantailen fabrikatzaile profesionalak garen heinean, ondo ulertzen dugu LCD teknologia sakon ulertzea aukera eta diseinu zuzenak egiteko oinarria dela. Artikulu honek LCD modulu baten kalitatea zehazten duten funtsezko adierazle teknikoak sistematikoki aztertuko ditu.

1. Erantzun Elektrooptikoa Ezaugarria: Pantailaren Kontrolaren oinarri fisikoa

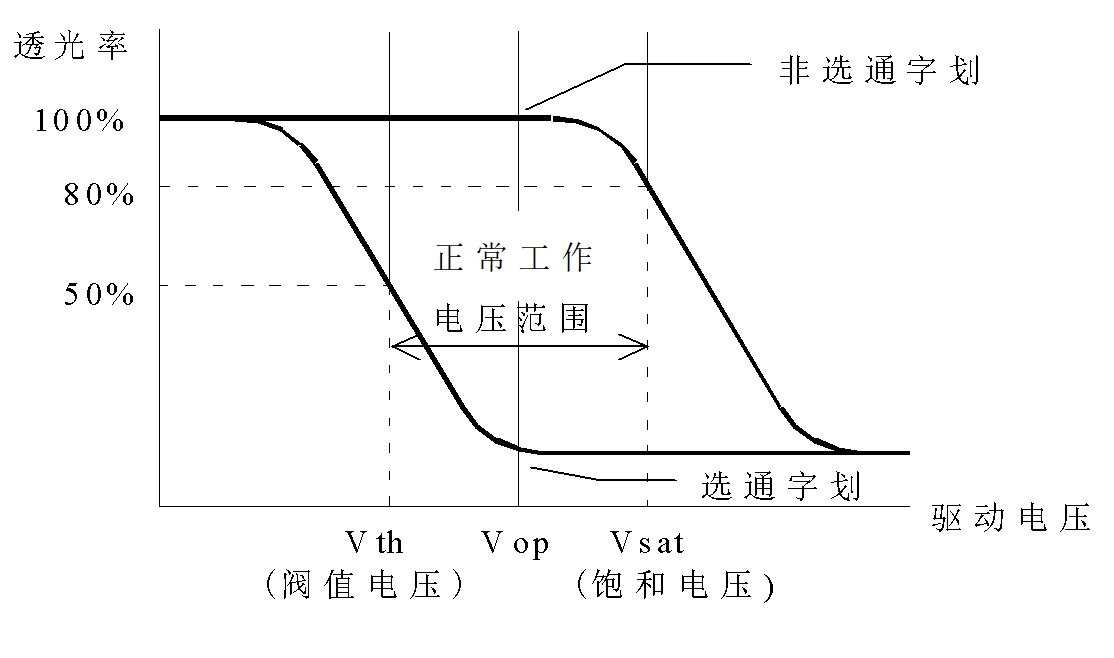

Erantzun elektrooptikoen ezaugarria kristal likidoen pantailaren teknologiaren muin fisikoa da. Zehazki deskribatzen du LCD pantaila baten transmitantziaren eta aplikatutako gidatzeko tentsioaren arteko erlazio funtzionala. Ezaugarri ez-linealaren kurba hau gris-eskala mailak eta irudiak bistaratzeko oinarria da. Ondo optimizatutako erantzun elektrooptiko batek gidatzeko tentsio txikiagoa, kontraste-erlazio handiagoa eta koloreen erreprodukzio zehatzagoa dakar; goi mailako pantaila-diseinu guztien abiapuntua da.

2. Kontraste-erlazioa: Ikusmen-argitasunaren elementu nagusia

Kontraste-erlazioa, ON (aktibo) egoeraren eta OFF (aktibo) egoeraren arteko luminantzia-erlazioa bezala definitua, irudiaren zorroztasuna eta sakonera epaitzeko parametro nagusia da. Normalean, kontraste erlazioa 5:1 gainditzen denean, giza begiak irudi argia hautematen du. Hala ere, LCD baten kontraste-erlazioa aldagai dinamikoa da; Ikusmen-angeluaren eta giro-argiaren araberakoa da, eta horrek hurrengo funtsezko metriketara eramaten du: bista-angeluaren ezaugarriak.

3. Ikusteko angeluaren barrutia: Lerrokadura molekularraren eta optikaren sinergia zehatza

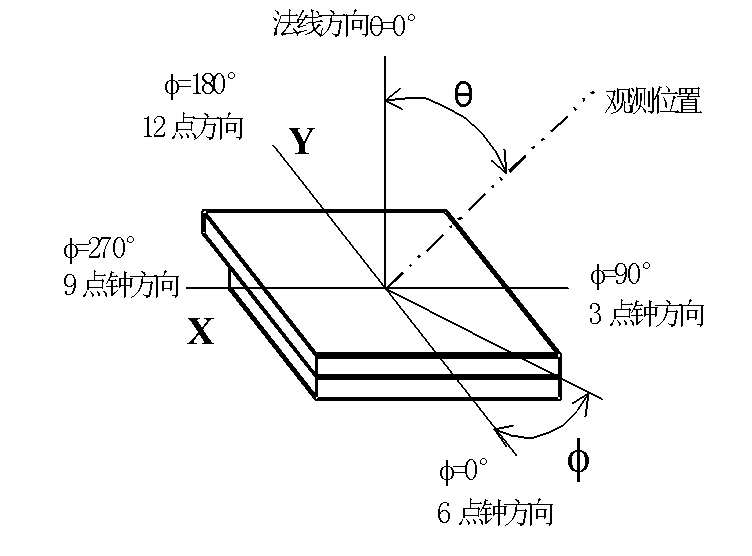

Ikusteko angeluaren barrutia LCD modulu batek ardatzetik kanpo ikusten denean pantailaren kalitatea mantentzeko duen gaitasuna ebaluatzen duen adierazle integrala da. Ez da balio finko bat, baina kontraste-erlazioa behe-muga onargarri batera murrizten den kono angelu espazialaren arabera definitzen da (adibidez, 5:1). Bere funtsa kristal likidoen molekulen orientazioaren eta argi intzidentearen polarizazio egoeraren arteko elkarrekintza konplexuan datza.

Sakonera teknikoa:

Moduak mugak zehazten ditu:Kristal likidoen modu desberdinak (TN, HTN, STN) lerrokatze molekularren eta bihurri-angeluaren diseinu desberdinak dira funtsean. TN moduak ikusmen angelurik estuena du, eta STN moduak, berriz, 180°-270°-ko bihurridura angelu handien bidez, kurba elektrooptiko zorrotzagoa eta ikusmen angelu zabalagoa lortzen du. Esate baterako, STN modu positiboak ikusgarritasun bikaina mantendu dezake ia hemisferiko barruti batean, tresna industrialetan eta pantaila publikoetan nagusitzeko arrazoi nagusia.

Gidari-lerroen muga (multiplexazioa):Gidatze multiplexa erabiltzen duten LCD pantailetan, gidari-lerroen kopurua (COM lerroak) handitzen den heinean, pixelei aplikatutako tentsio-erlazio eraginkorra hondatzen da. Ez-idealtasun elektriko honek zuzenean ikuste-angeluaren errendimendua murriztea dakar. Hori dela eta, bereizmen handiko karaktere-segmentuen pantailetarako, ikus-angelua sarritan funtsezko truke bihurtzen da gidatzeko eskemarekin.

Ikusteko angelu finkoak dituzten aplikazioetarako, LCD pantaila pertsonalizatu batek irtenbide egokiena eskaintzen du. LCD pantailen fabrikatzaile profesionalek "bideratu" dezakete ikuspegi-angelu optimoa xede behaketa-eremurantz, lerrokatze-geruzaren norabidea bezalako parametroak doituz eta zelula-hutsunea eta birefringentzia produktua (Δn·d) optimizatuz, horrela pantaila-baliabideen erabilera maximizatuz.

4. Erantzun-abiadura: Erantzun dinamikoaren tenperaturaren menpekotasuna

Erantzun-abiadurak, igoera-denbora (Tr) eta jaitsiera-denbora (Tf) barne, LCD pantaila batek seinaleei zein azkar erantzuten dien neurtzen du. Kristal likidoen propietate erreologikoek tenperaturaren menpekotasun handia zehazten dute: zenbat eta tenperatura baxuagoa izan, orduan eta handiagoa izango da kristal likidoen biskositatea eta orduan eta motelagoa izango da erantzun-abiadura.

Gela-tenperaturaren errendimendua: 25 °C-tan, TN/HTN produktuen erantzun-denbora 150-300 milisegundo artekoa izaten da normalean, eta STN produktuak, bira angelu molekular handiagoak direla eta, apur bat motelagoak dira, 200-350 milisegundo inguru. Hau nahikoa da pantaila-behar estatiko edo freskagarri gehienetarako.

Tenperatura zabaleko erronka: Tenperatura zabaleko aplikazio agertokietan, tenperatura baxuetan erantzun atzerapena ezin da alde batera utzi. Adibidez, tenperatura zabaleko TN LCD modulu batek 10 segundora arteko erantzun-denbora izan dezake -30 °C-tan, eta irudiaren zikinkeria larria eragingo du. Honek LCD pantailaren fabrikatzaileek kristal likidoen materialak arretaz hautatzea eta gidatzeko parametroak egokitu behar dituzte helburuko funtzionamendu-tenperatura-tarterako, erantzun erabilgarriaren errendimendua bermatzeko muturreko baldintzetan ere.

5. Energia-kontsumoa: Mikroamp-mailako sistemaren eraginkortasunaren filosofia

Energia-kontsumo txikia LCD teknologiak gailu eramangarrien merkatuan duen nagusitasunaren oinarria da. LCD modulu baten energia-kontsumo osoa, batez ere, unitate-zirkuituaren karga/deskarga kapazitiboak eta kristal likidoaren materialaren galera dielektrikoek osatzen dute. Horien artean, kristal likidoaren materialaren erresistibitatea bera funtsezkoa da potentzia-kontsumo estatiko oso baxua mantentzeko. Materiala kutsatzen bada, erresistibitatearen jaitsiera eraginez, energia-kontsumoa anormalki igo daiteke. Hori dela eta, energia-kontsumoaren kontrol bikainak LCD pantailaren fabrikatzaileek materialaren garbitasunaren eta produkzio-prozesuen gaineko muturreko kontrola islatzen du, jasotzen duzun LCD pantailak mikroanperio-mailako energia-kontsumoaren abantaila egonkor mantentzen duela ziurtatzen du bere bizi-ziklo osoan zehar.

Ondorioa

Kristal likidoen modu desberdinak (TN, HTN, STN) lerrokatze molekularren eta bihurri-angeluaren diseinu desberdinak dira funtsean. TN moduak ikusmen angelurik estuena du, eta STN moduak, berriz, 180°-270°-ko bihurridura angelu handien bidez, kurba elektrooptiko zorrotzagoa eta ikusmen angelu zabalagoa lortzen du. Esate baterako, STN modu positiboak ikusgarritasun bikaina mantendu dezake ia hemisferiko barruti batean, tresna industrialetan eta pantaila publikoetan nagusitzeko arrazoi nagusia.
