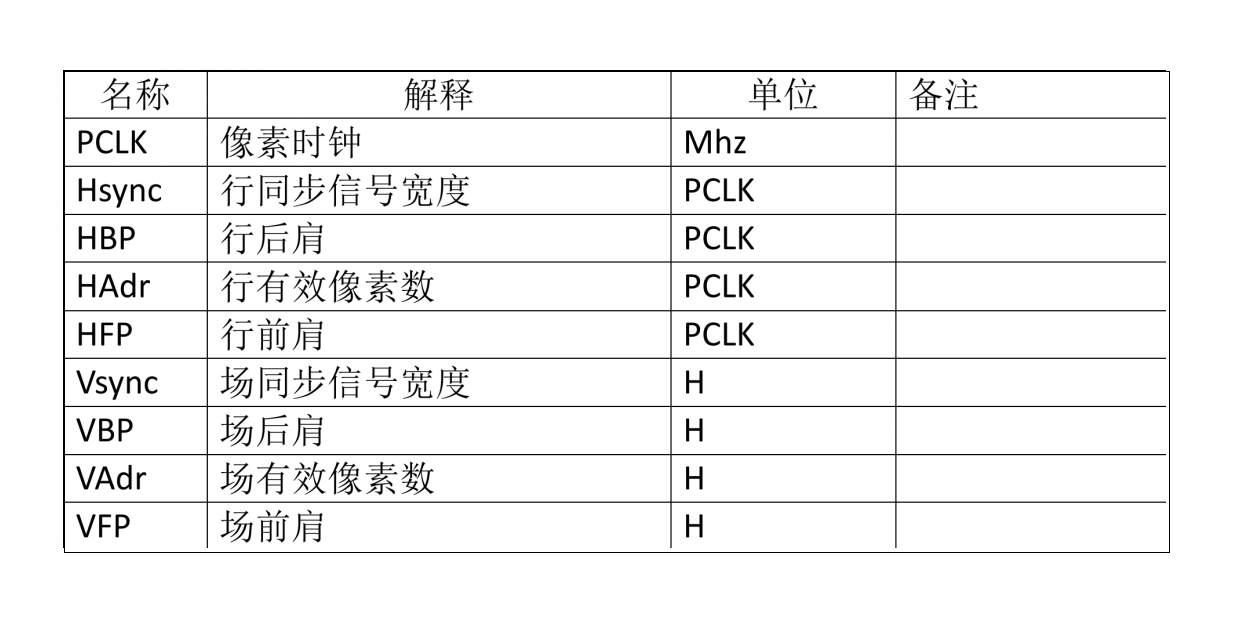

LCD pantailen eta erlazionatutako LCD moduluen hardware diseinuan, denbora-parametroen konfigurazio zehatza funtsezkoa da pantailaren errendimendu eta sistemaren egonkortasun optimoa lortzeko. Horien artean, PORCH (blanking-tartea) ezarpenak bereziki garrantzitsuak dira: pixeleko erlojuaren (PCLK), sinkronizazio seinale horizontal/bertikalen (Hsync/Vsync), aurreko/atzealdeko atariak (HBP/HFP, VBP/VFP) eta pixel aktiboaren eremua (HAdr/VAdr) muga zehatzak definitzen dituzte. LCD pantailaren fabrikatzaile profesional gisa, CNK Elektronikak (CNK) parametroen eskakizun hauek hasierako hautapen fasean argitzearen garrantzia azpimarratzen du. Honek kontrolatzailearen IC eta beira substratuaren denboraren arteko bateragarritasuna bermatzen du, gero diseinuaren berrikuspen garestiak saihestuz.

PORCH parametroak zenbaki arbitrarioetatik urrun daude; zuzenean agintzen dute oinarrizko pantailaren errendimendua. PCLK maiztasunak, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate gisa kalkulatuta, zuzenean islatzen ditu sistemaren banda-zabaleraren eskakizunak. Freskatze-abiadura (normalean 60Hz-tik hasten da, freskatze-abiadura handiko pantailekin 144Hz-ra arte) beiraren eta ICren karga/deskarga-gaitasunek mugatzen dute. Freskatze-abiadura baxuegiak pantailaren keinua eragiten du, eta ikusmen-erosotasuna arriskuan jartzen du. Hori dela eta, hardware-diseinuek denbora-marjina nahikoa gorde behar dute (batez ere HFP/VFP) seinalearen transmisio egonkorra bermatzeko, bereizmen handiko edo freskatze handiko LCD aplikazio pertsonalizatuetan ere.

  Interfaze motak zuzenean eragiten du freskatze tasaren baliozkotze- eta arazketa-estrategietan. RGB interfazeetarako, ingeniariek zuzenean neur dezakete Vsync seinalearen epea benetako freskatze tasa kalkulatzeko. MIPI interfazeak dituzten LCD modulu nagusietarako, komando espezifikoak bidali behar dira (adibidez, PAGE 0 R35H=0X00), eta ondoren TE pinaren bidez neurtu. Hardware-diseinuek proba-puntu nagusiak gorde behar dituzte (adibidez, Vsync, TE) eta kalitate handiko seinaleen bideratzea bermatu behar dute neurketa-akatsak edo bistaratze-anomaliak (adibidez, urratzea, keinuka) eragin ditzaketen interferentziak saihesteko.

  LCD pantailaren integrazio arrakastatsua LCD pantailen fabrikatzaile esperientziadunekin lankidetza sakonean oinarritzen da. Batez ere LCD proiektuak pertsonalizatzeko edo LCD modulu konplexuen aplikazioetarako, CNK Electronics-ek (CNK) aholkatzen du: Helburuko PORCH parametroak eta gidariaren soluzioak goiz partekatzea, fabrikatzailearen kristalezko denbora-profilak eta konfigurazio-gomendioak lortuz. Horrek seinaleen gatazkak, energia-irregulartasunak edo EMC arazoak ekiditen ditu. CNK-ren talde teknikoak amaierako laguntza eskaintzen du, PORCH optimizaziotik eta interfazeen bat etortzetik seinalearen osotasunaren analisiraino, zure hardwarearen diseinuak lehen saiakeran arrakasta izango duela eta pantaila moduluen errendimendu eta fidagarritasun osoa askatzen duela bermatuz.

  CNK Elektronika - Denboraren parametroak menperatzea, zure ikusmen-berrikuntza indartuz pantaila profesionalen teknologiarekin.
