LCM Elastomero eroaleen konektoreak: doitasun-konexio elektronikoetarako "zubi malgua".

Kristal Likidoen Pantaila (LCM) moduluaren eta Zirkuitu Inprimatuaren (PCB) artean "informazio-autobide" ikusezina baina ezinbestekoa da: LCM Elastomero Eroalearen Konektorea, normalean "Zebra Strip" izenez ezagutzen dena. Bere egitura berezia eta errendimendu bikainarekin, gailu elektroniko modernoetan konexio egonkor eta eraginkorretarako oinarri gisa balio du.

Egitura korapilatsua, transmisio egonkorra

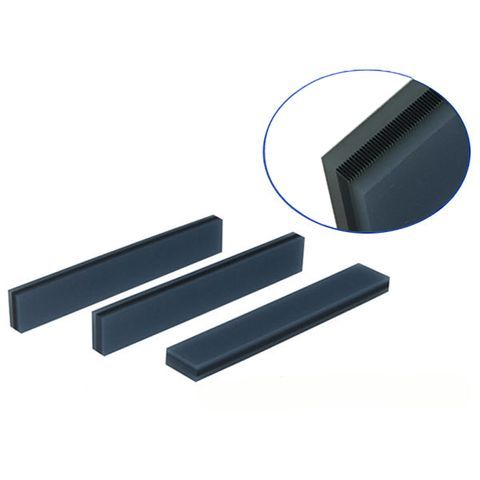

Hau ez da zerrenda arrunta. Silikonazko kautxu eroalearen eta silikonazko kautxu isolatzaileen geruza-egitura zehatza eta txandakatua du, forman ondua. Horrek hainbat kanal eroale paralelo eta zehatz-mehatz banatuta sortzen ditu (zebra-marren antzera). Diseinu honek LCD eta PCBren arteko korronte eta seinaleen transmisioa ezin hobeto kudeatzeko aukera ematen du, eta, aldi berean, kautxuzko materialen bibrazio erresistentzia eta deformazio erresistentzia eskaintzen ditu, epe luzerako konexio egonkorrak eta fidagarriak bermatuz.

Muntaketa eraginkorra, kostuen optimizazioa

Soldadura edo pin konektoreekin alderatuta, elastomero eroaleen konektoreekin muntatzea "klik bakarreko konexioa"ren antzekoa da, kokapen zehatza eta presio egokia aplikatzea soilik eskatzen du. Horrek asko errazten ditu produkzio-prozesuak, automatizazioa eta produkzio-eraginkortasuna hobetzen ditu eta muntaketa kostuak nabarmen murrizten ditu, fabrikazio masiborako aukera aproposa bihurtuz.

Hautaketa-irizpide nagusiak: Parametroek Arrakasta Diktatzen dute

Bere errendimendua guztiz aprobetxatzeko, hautaketa zehatza funtsezkoa da:

Bi txapeldun materialak:

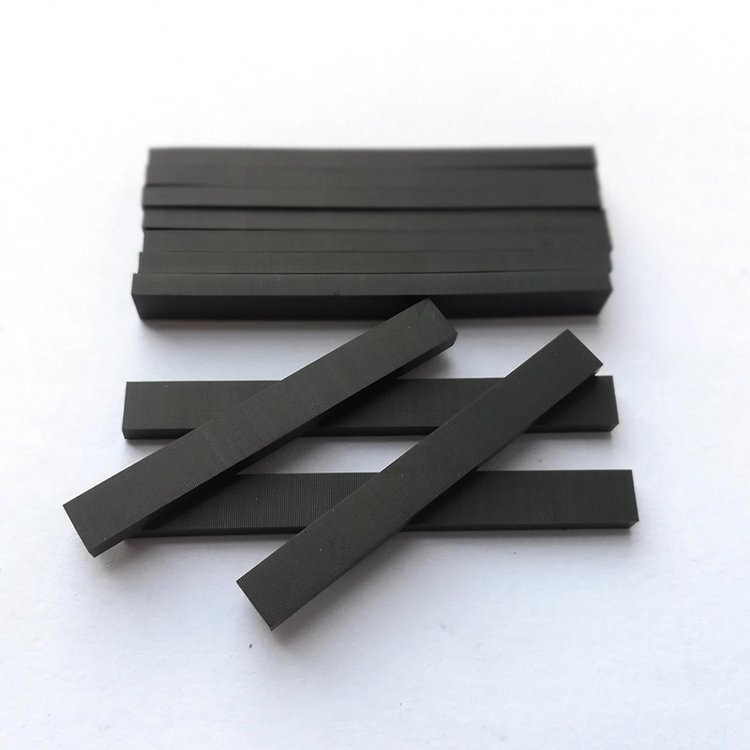

Silikona solidoa: aukera ekonomikoa. Elastikotasun moderatua (gogortasuna 35°~45°). Bidalketa garaian neurri antiestatikoei eta deformazioen prebentzioari arreta eskatzen die.

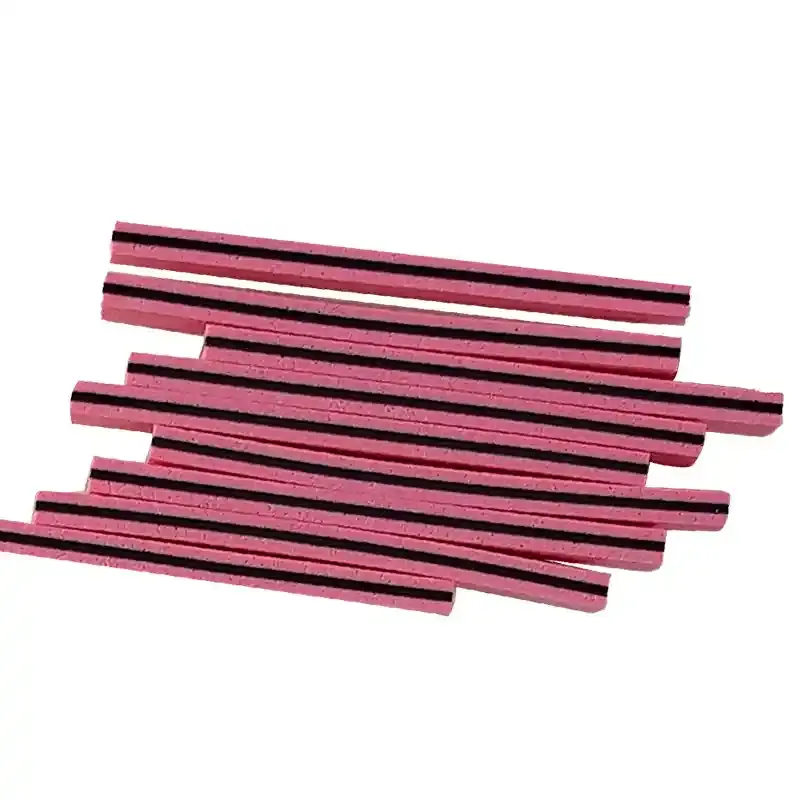

Apar-silikona (apar-goma): leuna eta kutsadura erresistentea (gogortasuna 20° ~ 30°). Deformazio erresistentzia bikaina. Hezetasuna babesteko enfasia eskatzen du. (Bientzako karbono-geruza eroalearen gogortasuna 65° ~ 75° da).

Nukleoaren dimentsioa eta parametro elektrikoak:

Zelaia (0,05/0,1/0,18 mm): Urrezko Araua! Ziurtatu PCB pad bakoitza gutxienez 3 geruza eroalez estalita dagoela (4-5 geruza gomendatzen dira 0,05 mm-ko altuerarako). Hau da seinalearen osotasunaren oinarria.

Geruza eroalearen zabalera (0,4 ~ 1,0 mm): konektorearen gogortasun eta altuera diseinu orokorrari eragiten dio. Arau orokorra: Konektorearen zabalera ≤2,0 mm bikoteak 0,6 mm-ko geruza eroalearekin; ≥2.0mm bikoteak 0.8mm-rekin.

Inklinazio angelua (geruza eroalearen inklinazioa): normalean ≤2°-ra kontrolatzen da.

Altuera (Kritikoa!): Kalkulu-formula: Konektorearen Altuera = h × (1 + Konpresio-erlazioa). h LCD urratsaren azpialdearen eta PCBaren goiko gainazalaren arteko tarte teorikoa da muntatu ondoren (h = PCB gainazalaren altuera - Metalezko markoaren lodiera - Saihetsaren altuera - LCD ITO lodiera).

Konpresio-erlazioa (Lifeline!): Zorrotz mantendu % 10 ~ % 15! % 10etik behera kontaktu txarra eta inpedantzia ezegonkorra arriskuan dago; % 15etik gora konektorea birrintzeko edo PCB okertu dezakete, muntaketa akatsak edo kalteak eraginez.

Errendimendu elektrikoa: geruza eroaleen erresistibitatea oso baxua izan behar da (adibidez, YET mota ≤1,1 Ω·cm), eta isolamendu geruzaren erresistentzia oso altua (≥10^12 Ω·cm), eroankortasun eraginkorra eta isolamendu perfektua bermatuz.

Aplikazio zabalak, presentzia nonahikoa

Poltsikoko kalkulagailuak, neurgailu adimendunak eta monitore medikoen pantailetatik hasi eta automobilgintzako pantailetara, kontrol industrialeko interfazeetara eta komunikazio-gailuetaraino, LCM elastomero eroaleen konektoreek, tamaina trinkoarekin, fidagarritasun handikoarekin eta muntaketa errazarekin, "heroi ezezagunak" gisa balio dute hainbat gailu elektronikotan pantailak argiztatzeko.

Ondorioa

Zebra Strip txiki batek konexio garrantzitsuak ditu. Bere materialaren propietateak sakon ulertzea eta funtsezko parametroak (batez ere Pitch estaldura araua, Konpresio ratioa eta Altuera kalkulua) zehatz-mehatz kontrolatzea funtsezkoa da pantailaren errendimendu egonkorra eta gailu elektronikoen epe luzerako funtzionamendua bermatzeko. Aukeratu elastomero konektore eroaleen irtenbide profesional eta fidagarria zure doitasun-konexio elektronikoetan egonkortasuna sartzeko!
