Atzeko argia gidatzeko diseinua: pantailaren kalitatea argitzeko xehetasun kritikoak

LCD Pantailen munduan, informazio argia duen Monokromo Pantaila edo kolore bizia den Pantaila, atzeko argia da bere aurkezpen bisualaren arima. Hala ere, atzeko argia gidatzea "argia piztea" besterik gabe baino askoz konplexuagoa da. Diseinuaren xehetasunak alde batera uzteak distira irregularra eta erabiltzailearen esperientzia hondatzea ekar dezake hoberenean, edo pantaila-pantailaren iraupena laburtzea, txarrenean. Artikulu honek atzeko argiaren gidatzeko diseinuaren oinarrizko printzipioetan sakontzen du, ingeniariei pantaila irtenbide egonkor eta fidagarriak eraikitzeko ahalmena emanez.

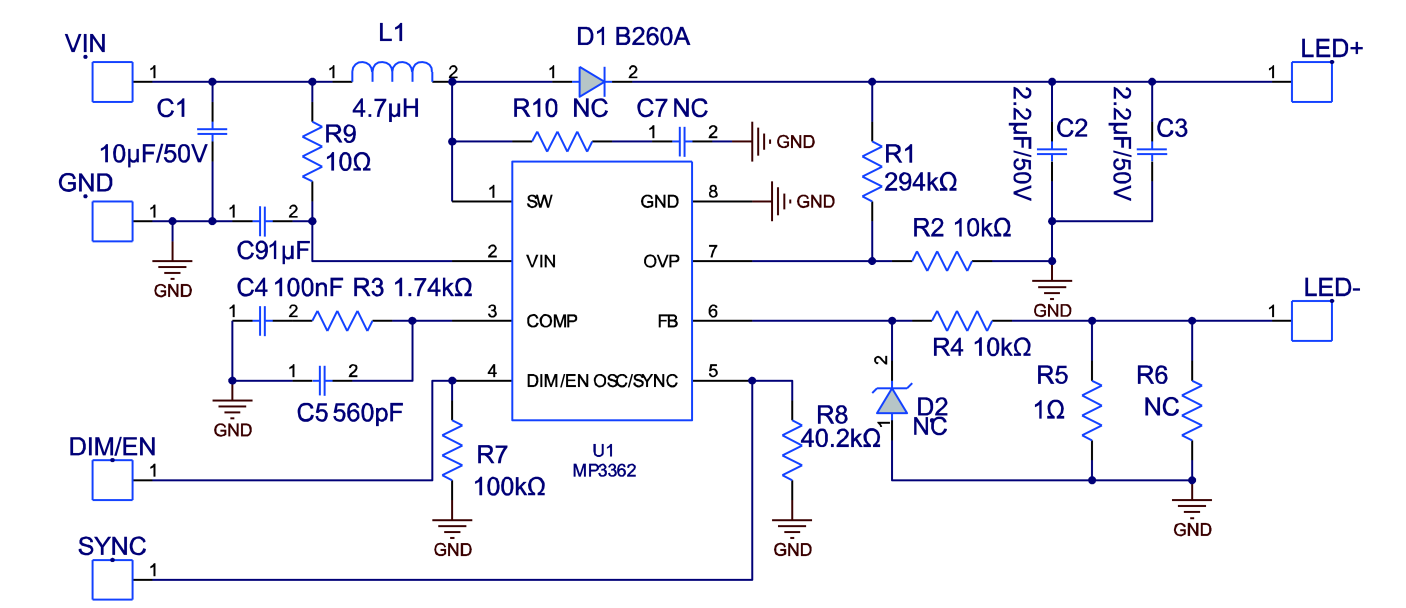

1. Uneko etengabeko gidatzea: distira uniformetasunaren oinarria

Atzeko argiaren LEDak korronte etengabeko iturri batekin gidatu behar dira! Hau funtsezkoa da "tentsio berdineko modulu desberdinen distira ez-koherentearen" arazoa konpontzeko. LEDek berez erakusten dute aurrerako tentsioaren (Vf) aldakuntzak (LED bakarreko balio tipikoa: 2,7-3,2 V). Tentsio konstanteko unitatean, Vf apur bat txikiagoa duten LEDek korronte gehiago aterako dute, distira handiagoa lortuz, Vf handiagoa dutenek, berriz, ilunagoak izango dira. Korronte konstanteak gidatzea zehatz-mehatz kontrolatzen du korrontea LED bakoitzaren bidez (normalean 15-20 mA), Pantaila monokromoetan uniformetasuna eta koloreen erreprodukzio zehatza bermatuz.

2. Denboraren kontrola: "Ghosting" eta "Flickering" saihestea

LCD Pantaila bat pizten denean edo lotik esnatzen denean, bere barne-kristal likidoek erantzun denbora behar dute eta ez dira pantaila-egoera egonkor batera iristen berehala. Baldintza hauetan atzeko argia berehala aktibatuz gero, erabiltzaileek "fantasma" kaotikoa edo keinu ezegonkorra ikusiko dute. Diseinu-arau nagusiak hauek dira:

Piztea/Esnatzea: atzeko argia aktibatu behar da pantaila gutxienez 30 fotograma freskatu eta egonkortu ondoren soilik. Horrek bermatzen du erabiltzaileek hasierako irudi egonkorra eta argia ikusten dutela.

Itzali/Lo: jarraitu zorrotz sekuentzia: lehenik eta behin atzeko argia desaktibatu, gero desgaitu pantaila-seinalea eta moztu pantaila pantailara. Sekuentzia hau alderantzikatzeak adabaki distiratsuak edo "mamuak" sor ditzake itzaltzean.

3. Zirkuituaren diseinua eta parametroen kalkulua: segurtasuna eta eraginkortasuna orekatzea

Disko zirkuituaren topologia arruntak honako hauek dira:

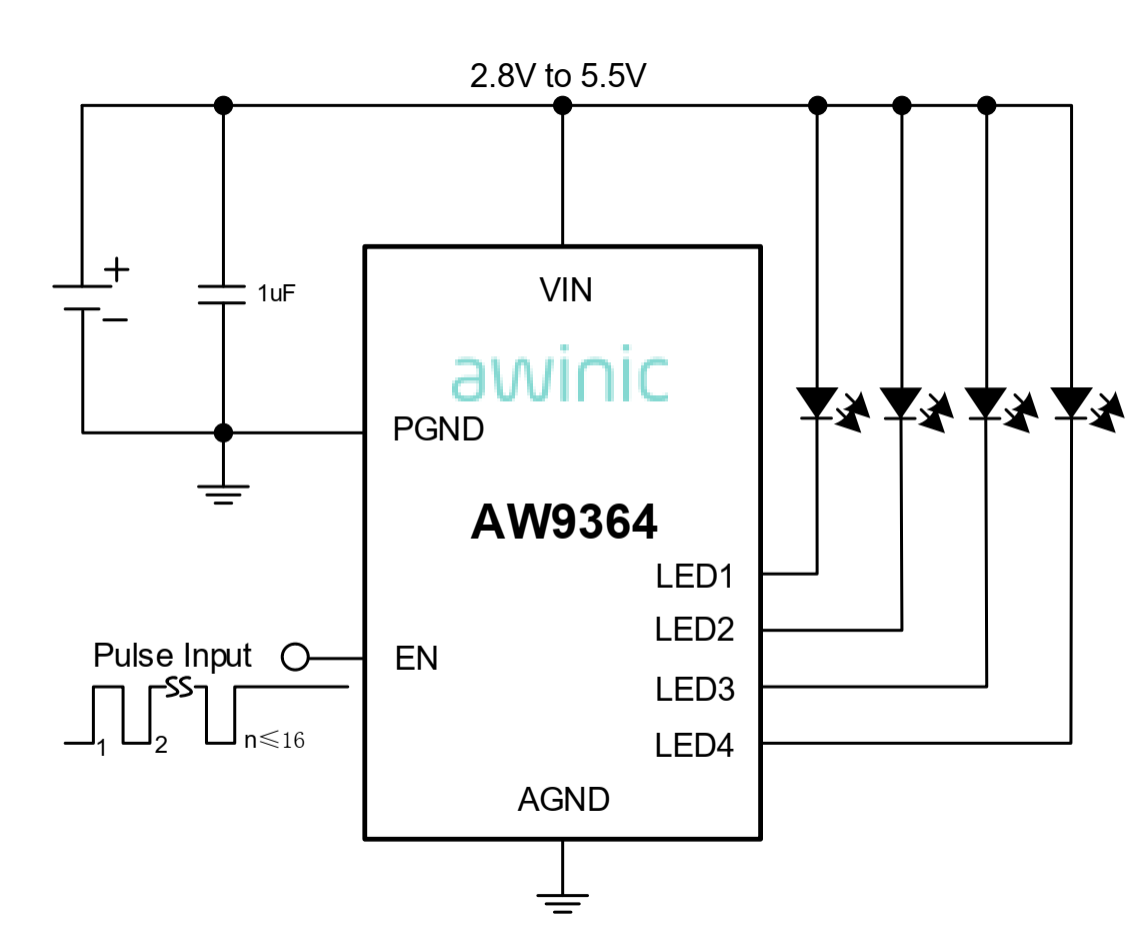

LED bakarreko unitate paraleloa: diseinu nahiko sinplea erredundantzia ona duena (LED baten hutsegiteak ez du osotasunean eragiten). Hala ere, unitatearen korrontearen eskaera osoa handia da (adibidez, paraleloan 8 LEDek 120-160 mA @ 20 mA/LED behar dute).

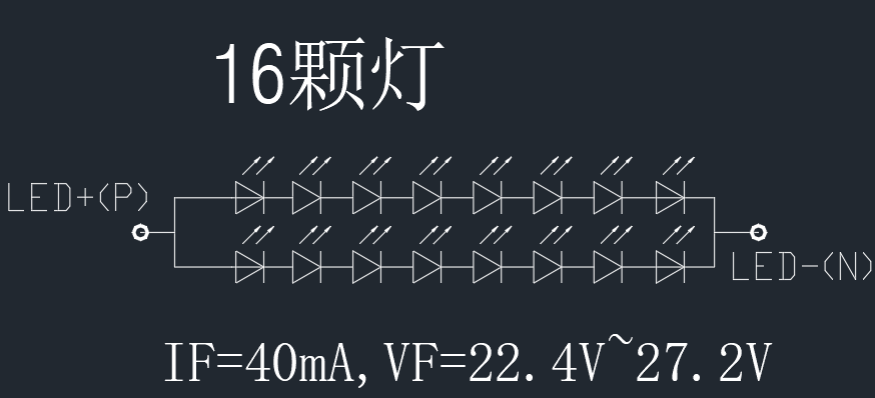

Multi-String Series-Paralelo Drive: eraginkorragoa, egokia LCD Pantaila ertain edo handietarako. Diseinuaren gogoetak:

Serieko tentsioa: LED kate bakoitzeko tentsio osoa = LED bakarra Vf * Serieko zenbakia. Adibidea: seriean dauden 8 LEDek ≥ 3,2 V * 8 = 25,6 V unitateko tentsioa behar dute (hartu marjina).

Korronte Paraleloa: Disko-korronte osoa = Korronte bakoitzeko korrontea * Kate paralelo kopurua. Adibidea: 2 kate paraleloan, 20mA kate bakoitzeko, korronte osoa = 20mA * 2 = 40mA.

Segurtasun-marjinak: Diseinatu irteerako tentsioa 36V-tik gorakoa izan ez dadin (segurtasun oso baxuko tentsio arrunta - SELV - muga). Diskoaren korronte osoa ez da 300 mA baino handiagoa izan behar (eraginkortasuna orekatzeko eta osagaien aukeraketa).

Ondorioa

Bistaratzeko pantailaren esperientzia paregabea atzeko argiaren gidatzeko diseinu zehatzarekin hasten da. Kostuarekiko sentikorrak diren Pantaila Monokromoetarako edo bisualki zorrotzeko Kolore Pantailetarako, etengabeko gidatze-printzipioak sakon ulertzea eta aplikatzea, potentzia-sekuentziazioa zorrotz kontrolatzea, serie-paralelo-parametroak zehaztasunez kalkulatzea eta segurtasun-estandarrak betetzea ezinbestekoak dira kalitate handiko eta iraupen luzeko pantaila-produktuak sortzeko. Itxuraz txikiak diren "xehetasun" hauek pantailaren azken kalitatea eta erabiltzailearen gogobetetasuna zehazten duten faktore kritikoak dira hain zuzen.
