Oinarrizko pantaila kontrolatzaileen arazketa-teknologiak eta estandar operatiboak

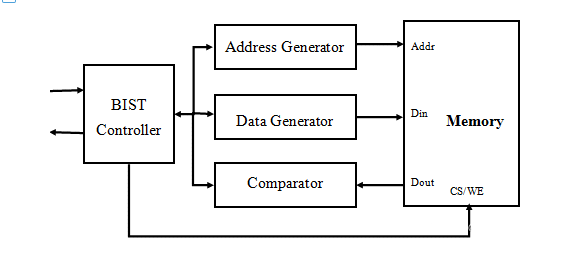

1. BIST komandoaren aplikazio aurreratua

Funtzionamendu-printzipioa: IC kontrolatzailearen auto-test-motor integratua hasierako kodea behar bezala kargatzean aktibatzen da, eta diagnostiko ereduak (kolore-barrak/koadroak) sortzen ditu.

Diagnostiko Funtzio Bikoitza:

▶ Oinarrizko egiaztapena: irteerarik ez izateak akats kritikoak adierazten ditu hasierako denboran edo erregistroaren konfigurazioan.

▶ Akatsen isolamendua: kanpoko seinalearen hutsegitearekin egindako auto-proba arruntek plakako seinaleen prozesatzeko arazoak berresten dituzte.

Aplikazio hedatuak: maila anitzeko proba moduak (0x36 erregistroaren bidez kontrolatuta) gris-eskalaren uniformitatea eta koloreen erantzuna ebaluatzeko.

2. ID sistematikoa Irakurtzeko Komando Protokoloa

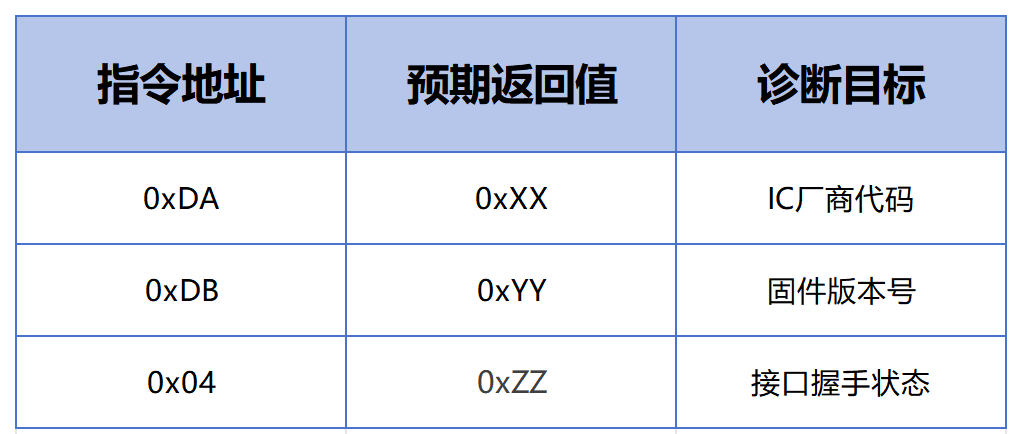

Komando-matrizea:

Komunikazio-geruzaren arazoak konpontzea: jarraian irakurritako hiru hutsegite hauek aztertu behar dira:

▶ Interfazearen tentsioa parekatzea (±% 5 tolerantzia)

▶ Seinalearen diafonia (begi-diagrama irekitzea > 0,7 UI)

▶ Pizteko denbora (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Lurraren inpedantzia (<50 mΩ) Sei dimentsioko arazketa-segurtasun-protokoloa (Urrezko arau hobetuak) Babes termikoa: Hasierako piztea korronte mugatuko hornidurarekin (≤200mA), IR termiko irudi bidez kontrolatuta. ΔT＞15℃ zirkuituaren etenaldia eragiten du.

Kodearen egiaztapen bikoitza: hasierako kode ofizialak SHA-256 baliozkotzea eskatzen du watchdog tenporizadorearen integrazioarekin.

Kode segurua aldatzeko protokoloa: Erregistroaren aldaketek gainditu behar dute:

▶ ESD babesaren proba (HBM≥8KV)

▶ 72 orduko zahartze bizkortua

▶ Erre-erresistentzia proba (irudi estatikoa 96 ordu)

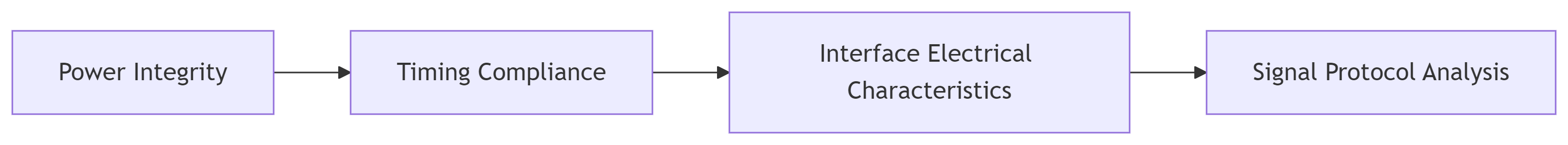

Hardware-Lehen Diagnostiko Fluxua:

Denboraren akatsen tolerantzia: denbora-parametro kritikoak % ± 20ko marjina duten; VDDS goranzko ertzarekin sinkronizatuta (<1 μs desbideratzea) BERREAZARRI.

Mantentze-algoritmo dinamikoak:

▶ Pixel-aldaketa (pixel 1eko desplazamendua 2 orduko)

▶ Irudi negatiboak aldizkako freskatzea (30 minuturo)

▶ Kontrastearen optimizazio moldagarria (edukiaren araberakoa) Industria-mailako berme teknikoaren sistema Bizi-ziklo osoa kudeatzea: FMEA-k bultzatutako mantentze proaktiboa ezartzen du diseinutik hasi eta ekoizpen masibora arte:

Gailu medikoak: IEC 60601-1 ihes-korronte estandarrak betetzen ditu

Automozio sistemak: -40 ℃ ~ 105 ℃ ziklo termikorako ziurtatuta

Industrial HMI: 2 milioi ukipen-eragiketa erresistentzia onartzen du

Fabrikazio Adimendunaren Erreferentziak:

▶ Mikra-mailako kokapen-zehaztasuna (±15μm)

▶ Linean AOI ikuskapena (akatsak harrapatzeko tasa ≥99,2%

▶ Datuen trazabilitatea sistema (200+ prozesu parametro panel bakoitzeko)

Abisu kritikoa: pantaila kontrolatzaileen arazketa zehaztasun hardware-software sinfonia bat da. Baimendu gabeko eragiketak kalte itzulezinak eragin ditzake (IC matxura/elektrodoen karbonizazioa). Inplementatu hardwarea sinatzeko protokolo bat, elektronika ingeniari nagusien eta pantaila-arkitektuen onespen bikoitza eskatzen duena.
